Настройка

При развертывании сервера внутри корпоративной сети за NAT и межсетевым экраном необходимо настроить сервер, как описано ниже.

На этой вкладке после первого запуска и входа в веб-интерфейс необходимо ввести параметры, которые были указаны через командную строку при установке сервера, добавить адрес DNS-сервера и сохранить настройки.

При использовании двух и более сетевых интерфейсов рекомендуется использовать первый интерфейс eth0 для доступа к серверу из внешней сети, а второй — для клиентов локальной сети. Маршрутизация запросов от локальных клиентов во внешнюю сеть и обратно настраивается на вкладке “Маршруты”. После добавления интерфейса необходимо перезапустить сервер после сохранения настроек. После перезапуска второй интерфейс должен иметь статус “Up”.

На этой вкладке в поле “Внешний IP” необходимо указать внешний IP-адрес сервера и отметить необходимые протоколы для работы через NAT — H.323 и/или SIP. Необходимо указать локальные сети, как показано в примере на странице, по одной в строке. Необходимо задать диапазон RTP-портов (по умолчанию 20000–65000) и сохранить настройки.

Для быстрого старта необходимо выполнить настройки на страницах “Основные”, “Настройки анонимов” и добавить тестовые учётные записи Абонентов.

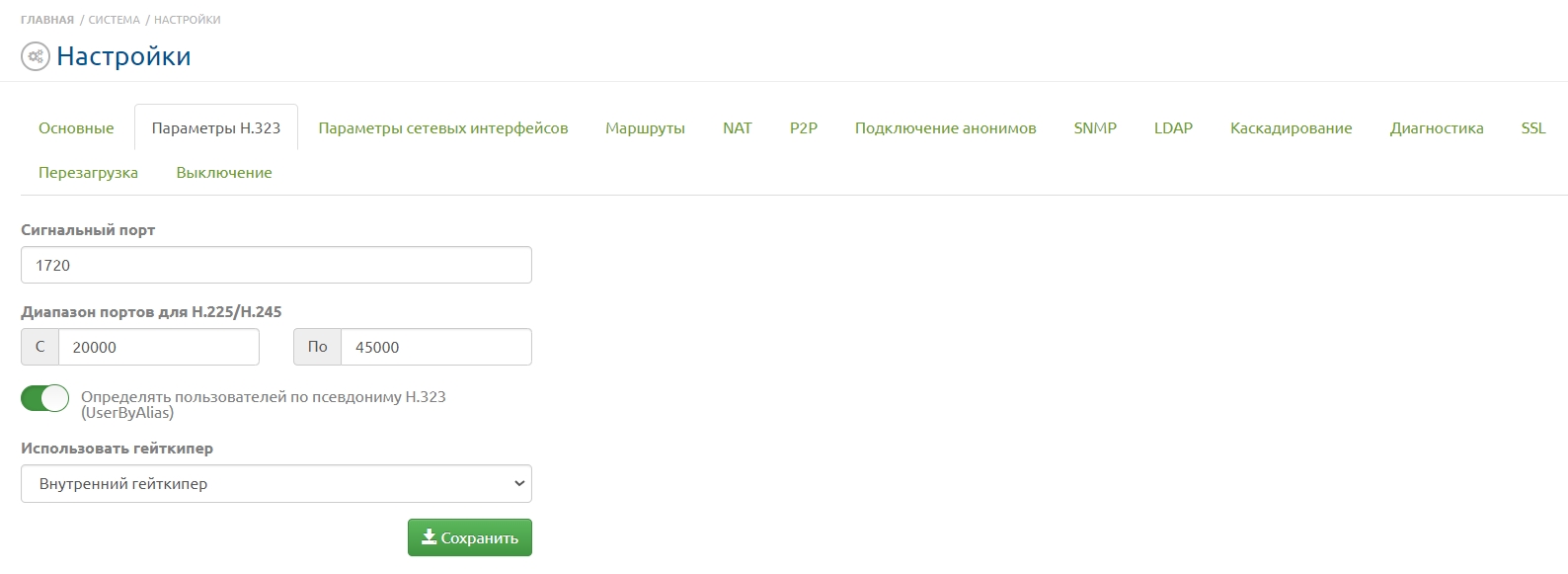

1. для работы с зарегистрированными абонентами H.323 необходимо перейти в “Настройки” → на вкладку H.323 включить “Внутренний гейткипер” сервера;

2. необходимо проверить дату и время;

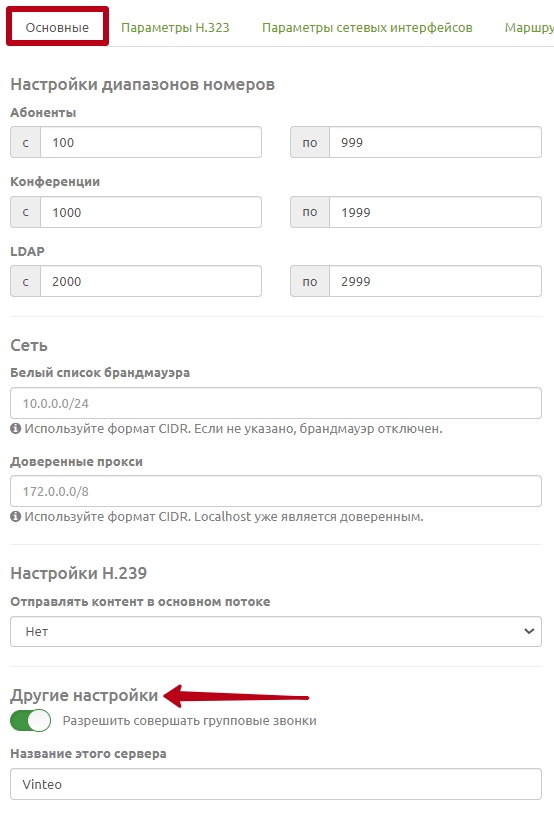

3. в разделе “Другие настройки” (находится на вкладке “Основные”) необходимо включить параметр “Разрешить совершать групповые звонки”, он позволит любому авторизованному абоненту типа WS переводить звонки точка-точка в режим конференции для нескольких участников, а также совершать “Групповые вызовы”;

4. необходимо сохранить настройки;
5. необходимо перейти на вкладку “Подключение анонимов”, установить полосу пропускания для HD 1,5 Мбит/с, для FHD 2,5 Мбит/с и включить пункт “Создавать анонимные комнаты”, скорректировать остальные пункты по предпочтению и сохранить настройки. Этот пункт разрешает абонентам, предварительно договорившись между собой о дате, времени и номере конференции, самостоятельно запускать и проводить видеоконференции без модерации и веб-трансляции. Анонимные конференции не отображаются в общем списке на странице “Конференции”, а только на главной странице в индикаторе “Анонимные конференции”, где их можно принудительно завершить. После проверки пункт можно отключить, если он не потребуется для дальнейшей работы;
6. необходимо проверить, что в списке разрешённых кодеков (правая колонка) по умолчанию ничего нет — это означает, что разрешены все кодеки из левой колонки;
7. необходимо сохранить настройки.

Для создания абонентов необходимо перейти со страницы Главная → Абоненты → Список. В открывшемся окне необходимо воспользоваться кнопками создания абонента или группы абонентов. В данном описании представлен краткий алгоритм создания двух абонентов типа WS и H.323 через индивидуальные настройки каждого. С более подробным описанием можно ознакомиться, перейдя по ссылке. Для добавления нового абонента необходимо нажать кнопку “Добавить нового абонента”. В открывшемся модальном окне необходимо выполнить следующие настройки:

1. необходимо выбрать “Тип” - “WS”;
2. при желании изменить номер данного абонента, являющийся его именем при аутентификации, номер создаётся автоматически с шагом +1;
3. необходимо ввести его имя/псевдоним;
4. при необходимости изменить сгенерированный пароль или сгенерировать заново;
5. необходимо ввести email абонента, данные его аутентификации и настроек будут отправлены ему по окончанию его настроек;
6. максимальное разрешение абонента при подключении;
7. максимальная ширина канала;
8. максимальное разрешение абонента при подключении “точка-точка”;
9. добавление абонента.

Таким же образом необходимо добавить участников с типами H.323 и SIP. Набор кодеков по умолчанию зачастую подходит к большинству современных терминалов. Для Терминалов Polycom VSX6000 необходимо после кодека H.264 добавить h263p и h.263. “Основные” настройки для абонентов с типом SIP и H.323 идентичны WS, различия начинаются на вкладке “Расширенные”.

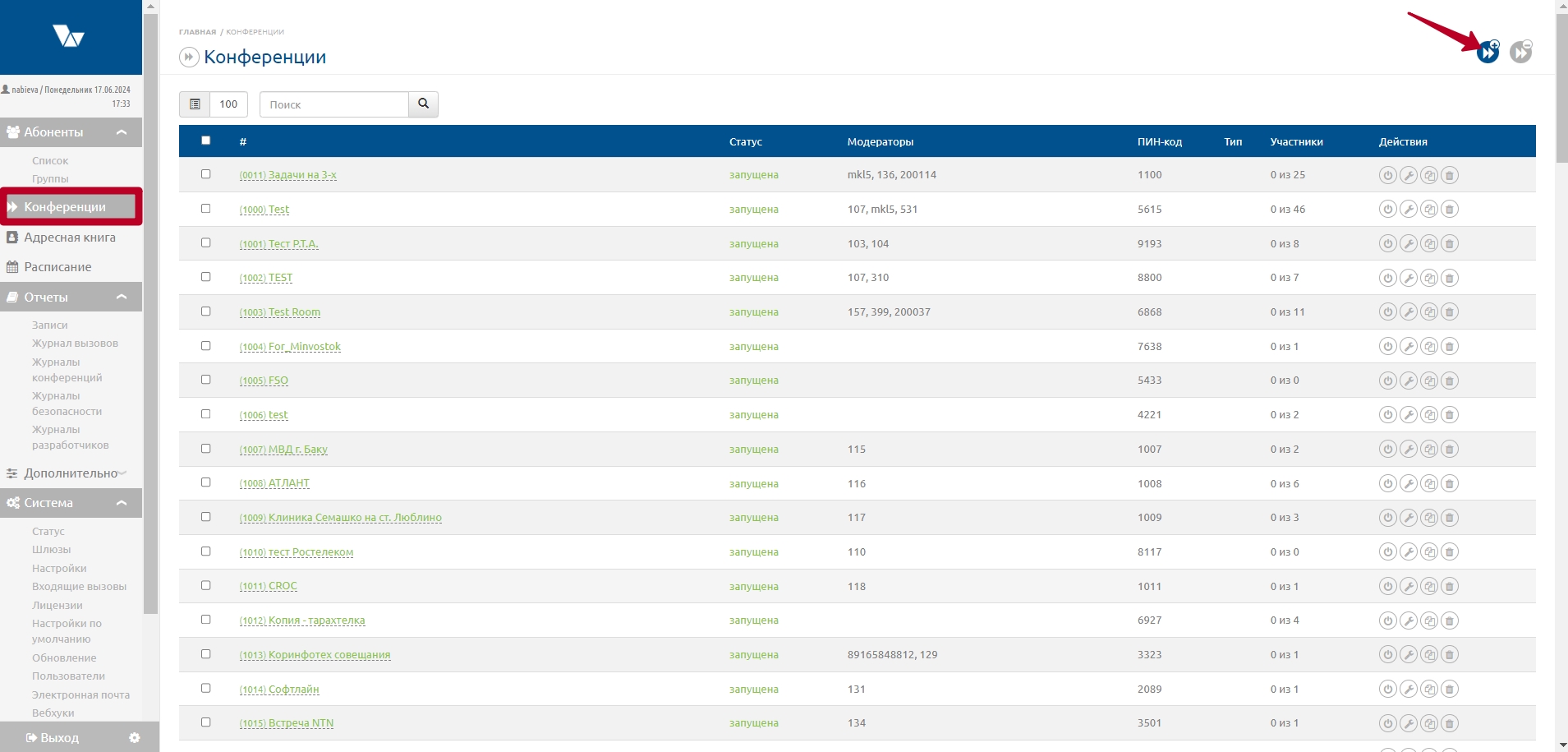

На странице “Конференции” необходимо нажать кнопку “Добавить новую конференцию”.

В диалоговом окне создания новой конференции в поле “Номер” необходимо указать значение “1000”. В поле “Описание” — “Тестовая”. Необходимо нажать кнопку “Добавить”.

Необходимо перейти в настройки конференции, нажав на строку “(1000) Тестовая” в списке конференций.

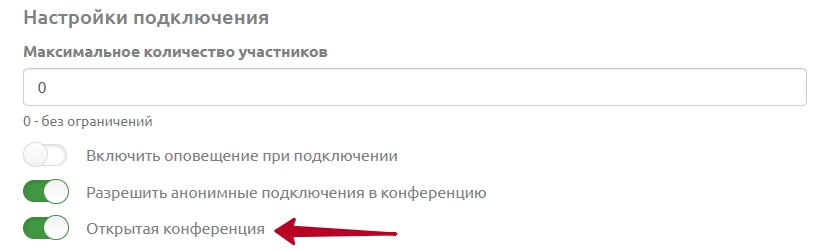

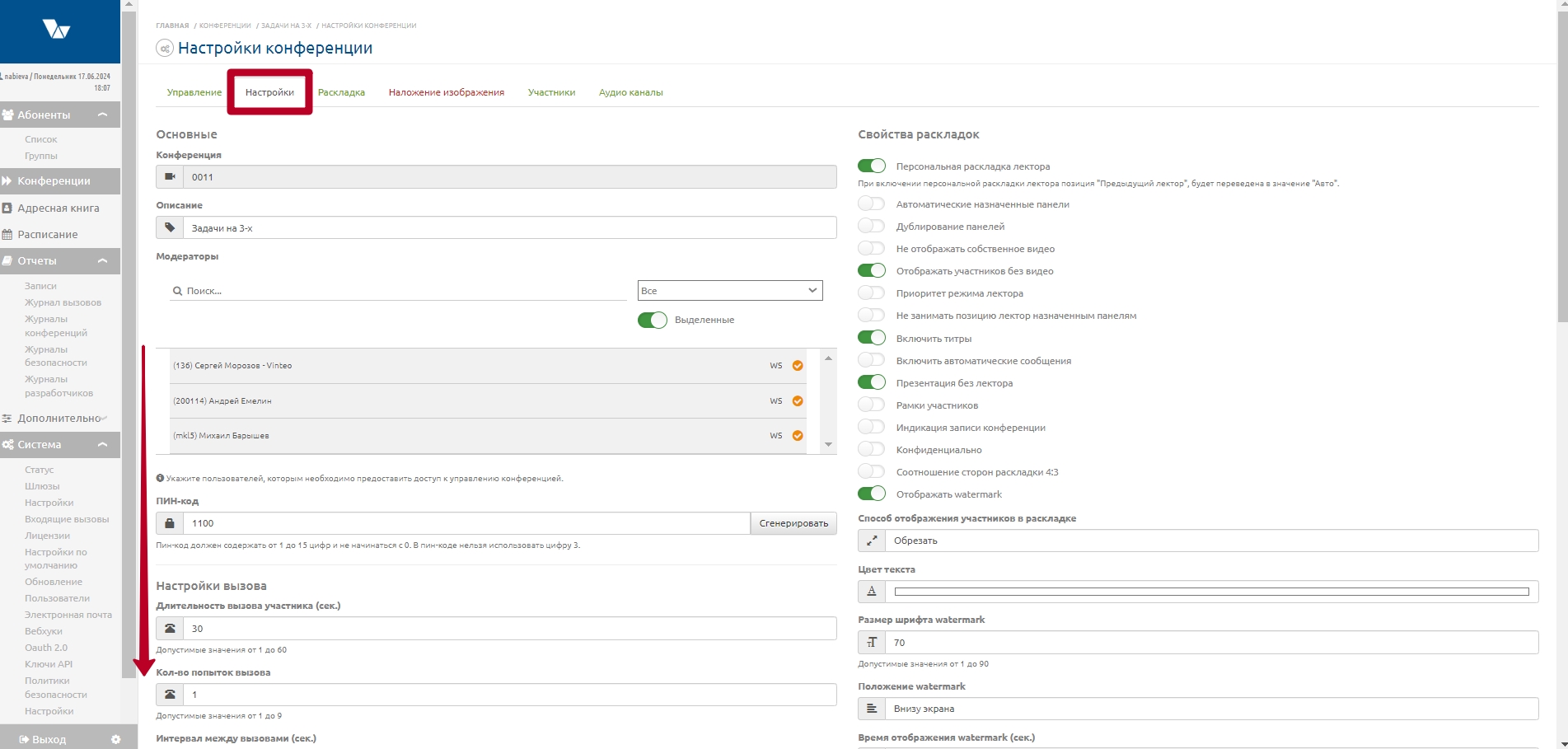

В настройках конференции на вкладке “Настройки” в разделе “Настройки подключения” необходимо включить параметр “Открытая конференция” и нажать кнопку “Сохранить”.

Для запуска конференции на вкладке “Управление” необходимо нажать кнопку “Остановлена”. В диалоге подтверждения запуска необходимо нажать кнопку “Подтвердить”.

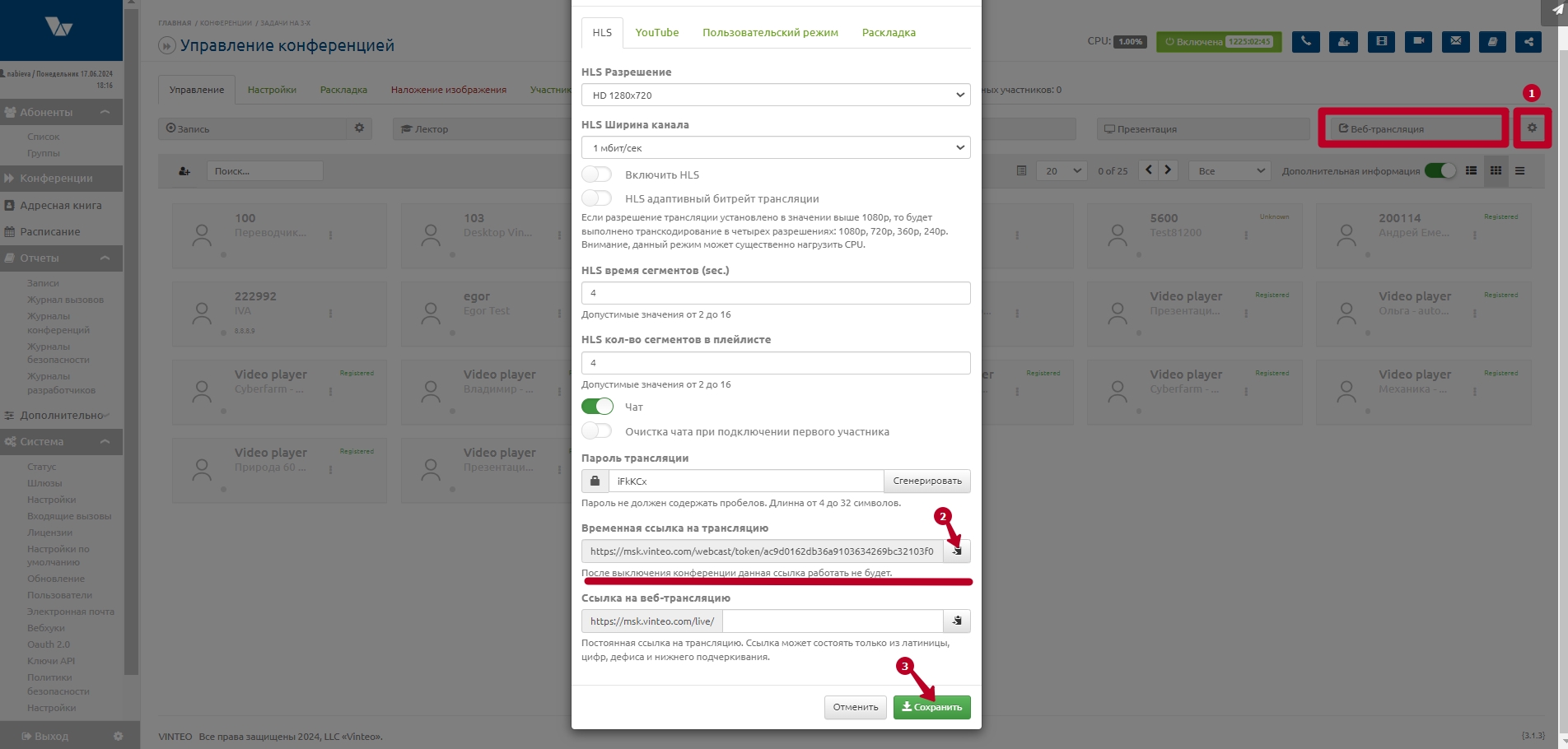

Для проверки функции “Веб-трансляция” выполните следующие действия:

1. необходимо перейти в настройки Веб-трансляции со страницы “Управление конференцией”;
2. необходимо скопировать “Временную ссылку на трансляцию” в буфер обмена;
3. необходимо сохранить настройки, если вносились изменения;
4. необходимо включить трансляцию — цвет клавиши изменится;

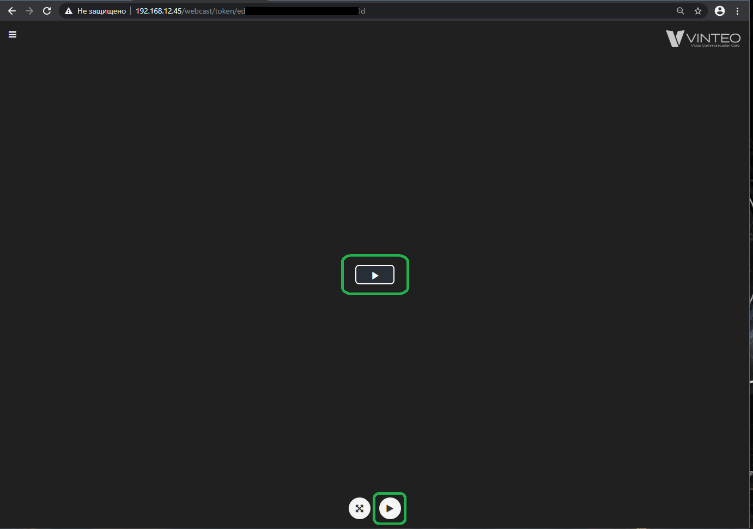

5. необходимо вставить скопированную ссылку в строку адреса браузера и перейти по ней;

6. необходимо выполнить клик по экрану или нажать пиктограмму старта воспроизведения трансляции.

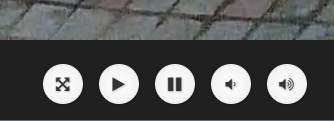

Отображается трансляция из конференции; внизу окна открываются основные элементы управления воспроизведением трансляции.

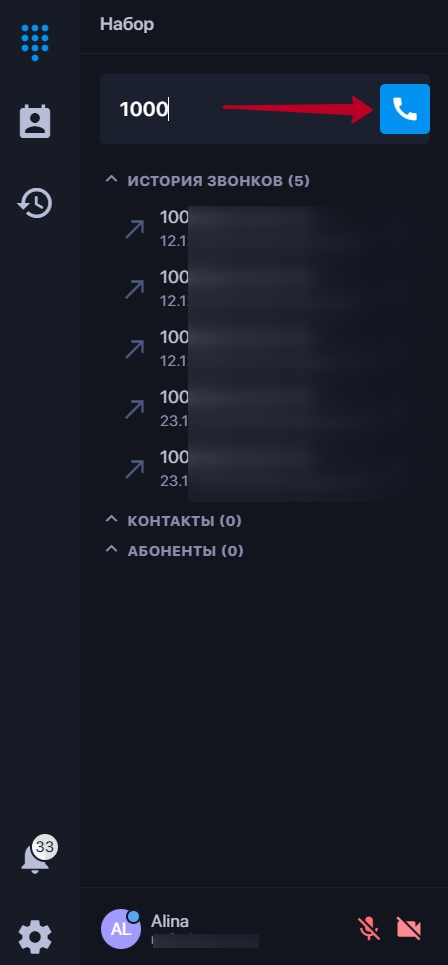

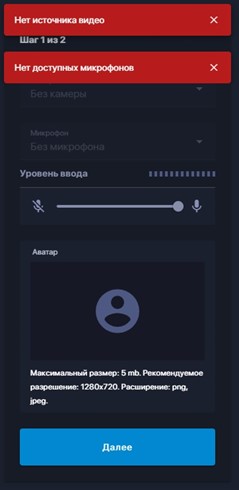

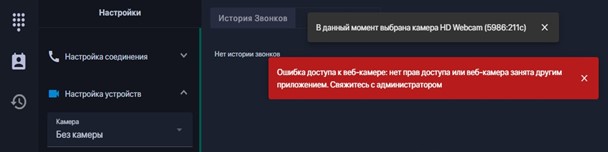

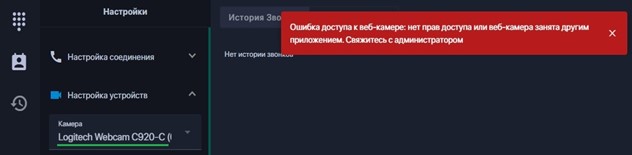

Для совершения вызова в открытую конференцию с заданным выше номером “1000” авторизированному клиенту Vinteo Desktop достаточно в строке набора набрать этот же номер. Также он может вызвать любого авторизированного абонента соединением точка-точка набрав, например, номер “101”, заданный абоненту Polycom RPD с типом H.323.

Авторизированному абоненту Polycom RPD также достаточно набрать номер созданной конференции или абонента VinteoDesktop (100) и осуществить вызов.

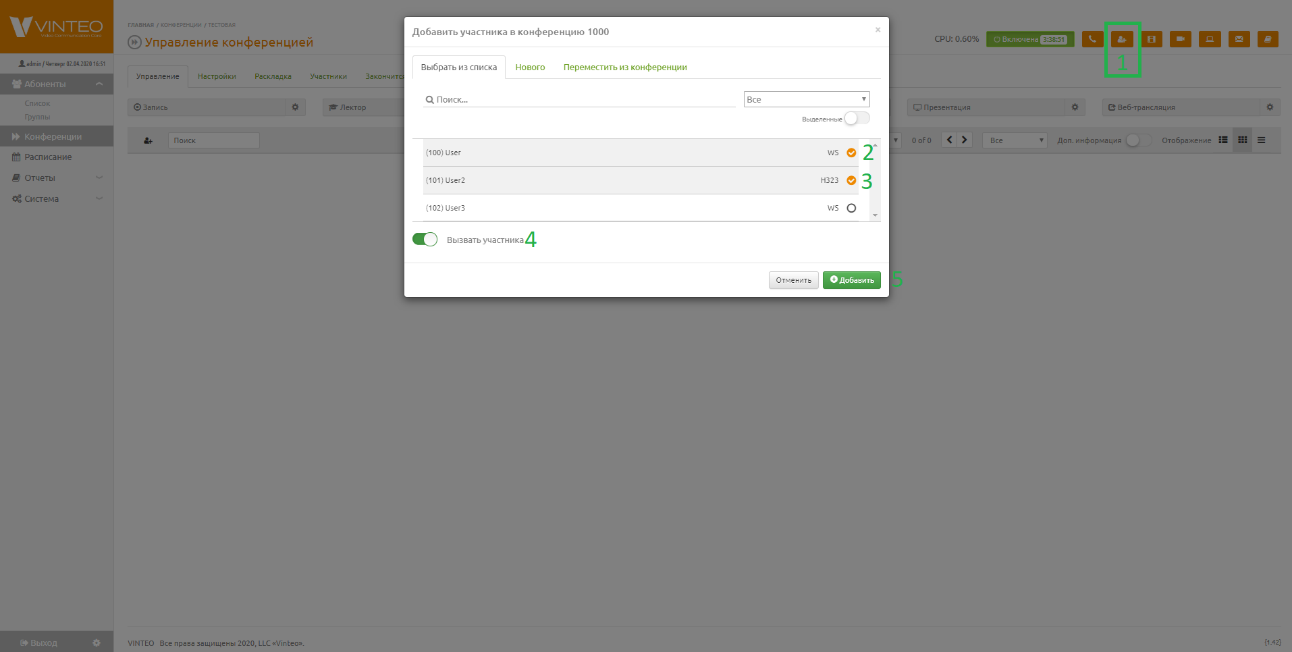

Для вызова зарегистрированных абонентов с сервера необходимо войти в созданную конференцию: “Главная” → “Конференции” → строка в списке “(1000) Тестовая”.

1. необходимо нажать кнопку “Добавить нового абонента”;
2. в модальном окне необходимо выбрать зарегистрированных абонентов “100” и “101”;
3. необходимо включить пункт “Вызвать участника”;
4. необходимо нажать кнопку “Добавить”.

Так как был включён пункт “Вызвать участника”, после нажатия кнопки “Добавить”, они будут добавлены в список приглашённых и незамедлительно вызваны в конференцию, если же не включать его, то придётся вызывать их по одному из списка приглашённых через функционал управления участником:

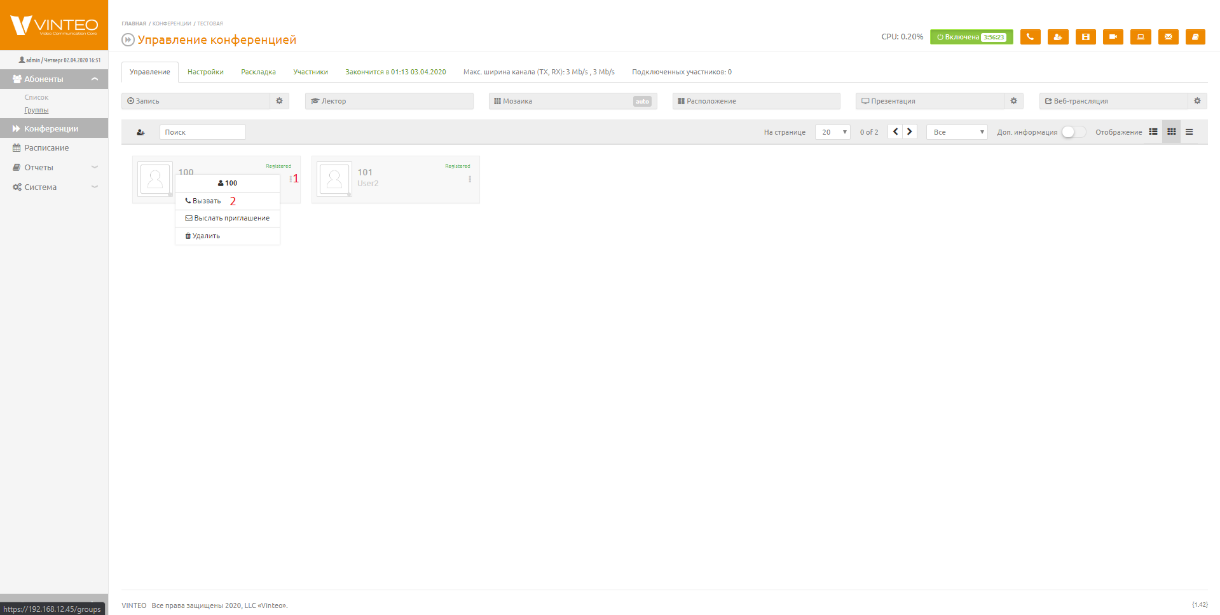

1. необходимо раскрыть панель управления участником;
2. необходимо вызвать участника.

Режим “Лектора” необходимо включать — по умолчанию он неактивен, и в раскладке участники видят всех выступающих, в том числе себя.

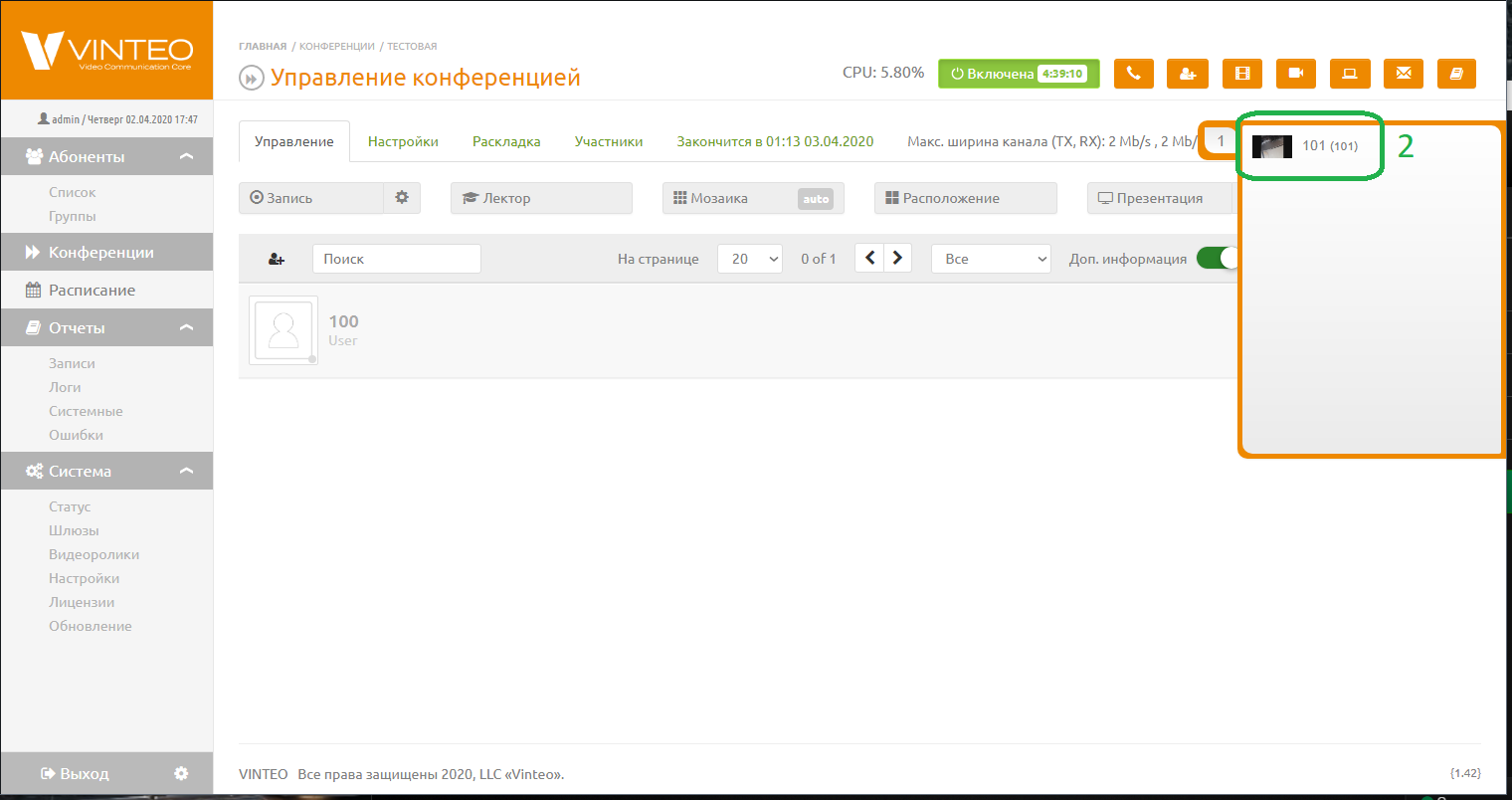

При дозвоне авторизированных абонентов в закрытую конференцию и отсутствии их в списке приглашённых необходимо находиться на странице “Управление конференцией”, на вкладке “Управление”. Выполните следующие действия:

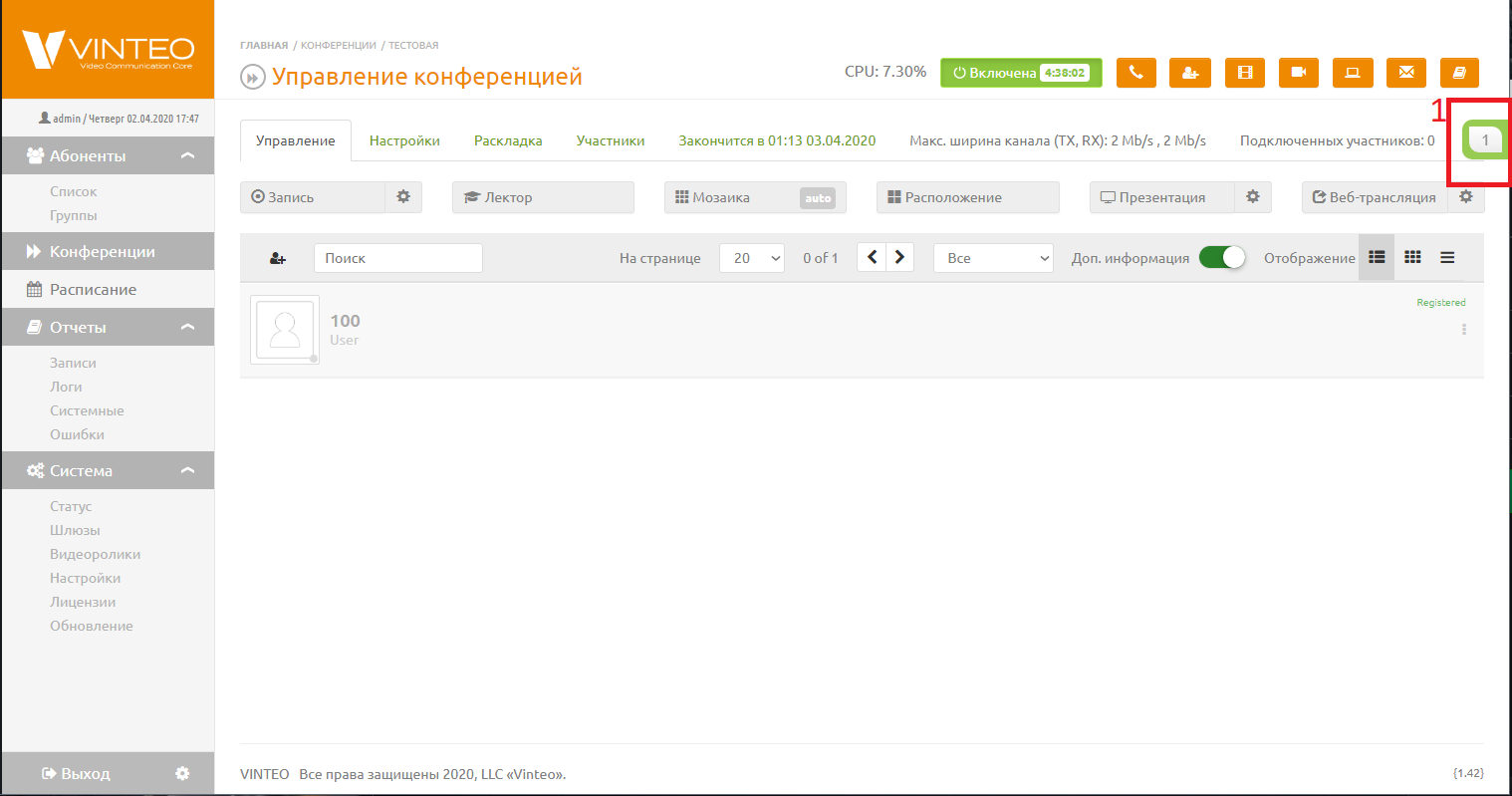

1. необходимо открыть всплывающее окно справа сверху;

2. необходимо нажать на пиктограмму абонента;

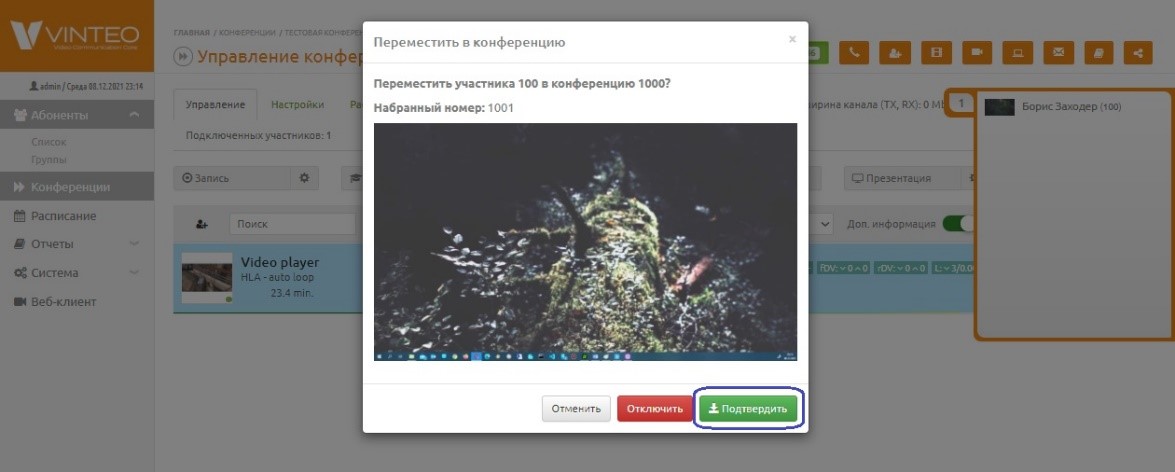

3. необходимо подтвердить добавление абонента в конференцию;

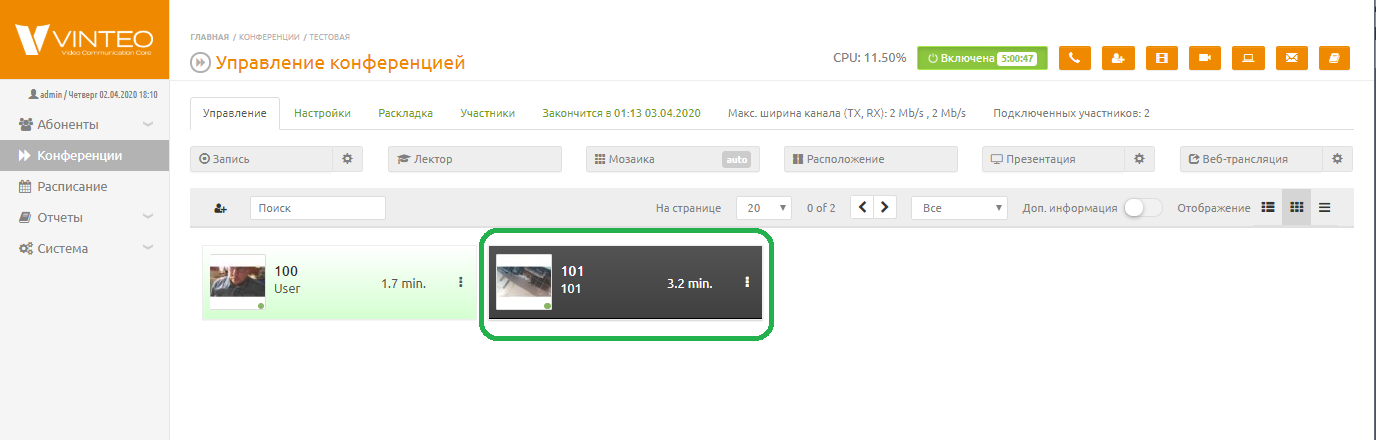

Для быстрого отключения микрофона участника необходимо выполнить на нём двойное нажатие левой клавиши манипулятора “мышь” — внутреннее поле подложки активного участника приобретёт чёрный оттенок.

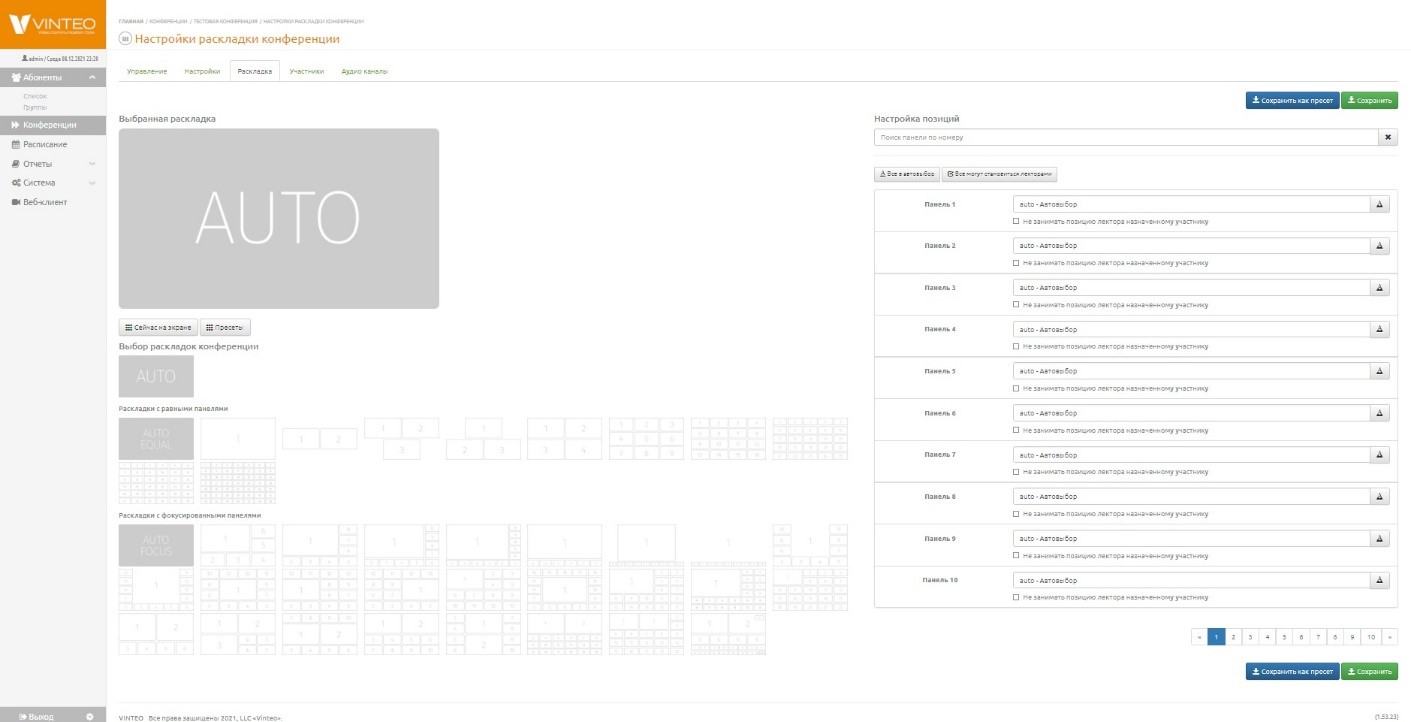

Управление общими раскладками для участников конференции производится из вкладки “Раскладка”. Данная страница позволяет произвести настройку общей мозаики конференции, выбрать нужную раскладку, расположить участников на экране, определить системные позиции для лектора или прокрутки участников и т.д.

Режим “Auto” выбирает раскладки из обоих видов раскладок, расположенных ниже, по мере наполнения конференции участниками.

Режим Auto equal — это первый тип раскладок, выполняющий деление общего экрана на равнозначные по размерам панели, отображающие участников конференции, количество которых зависит от общего числа участников данной конференции. В данном типе раскладок, с настройками по умолчанию, участники, берущие роль лектора, остаются на своих позициях, при условии, что количество участников не превысит размерность раскладки. Режим “Auto focus” это второй тип раскладок, предоставляющий участникам видеть выступающего в большей панели по отношению к другим, автоматически подбирая раскладки по количеству участников в конференции. По умолчанию включён режим “Auto” он использует оба режима раскладок по мере заполнения конференции участниками.

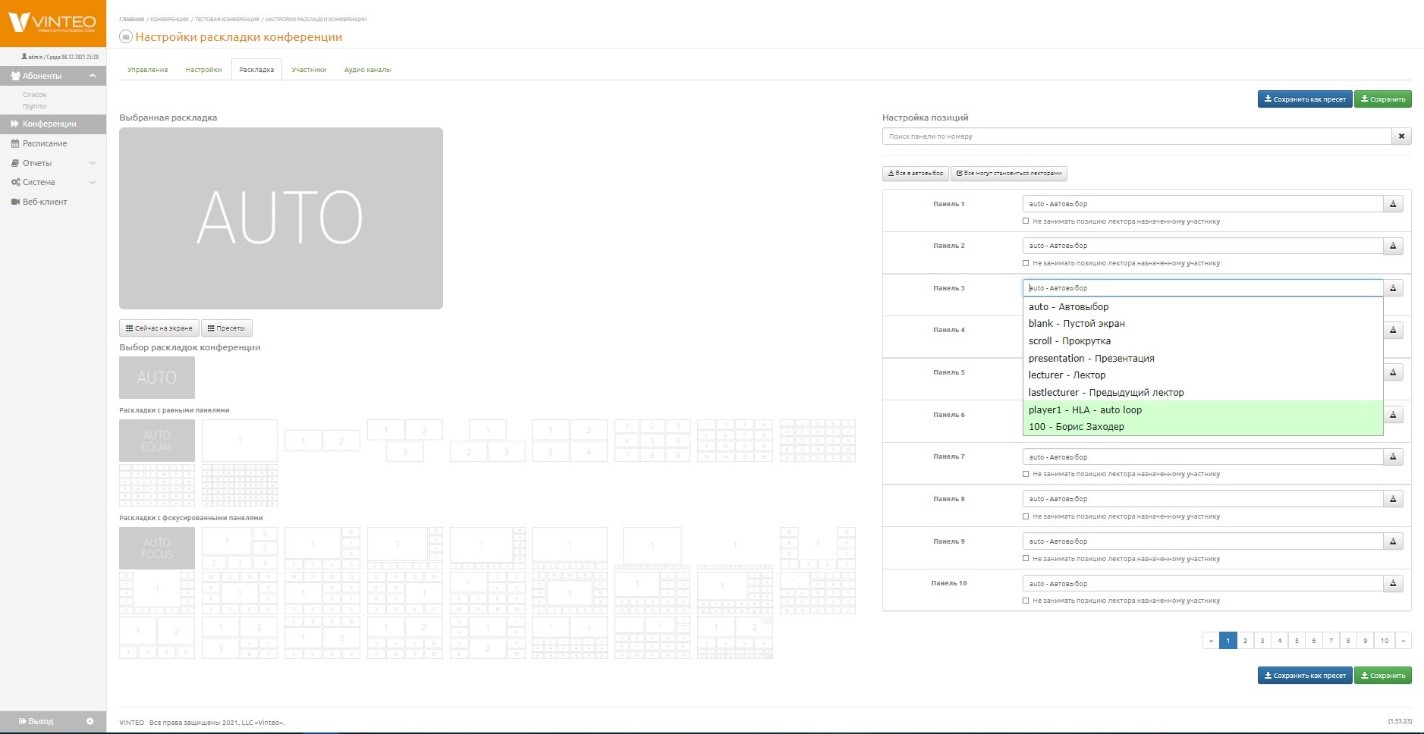

Страница “Раскладки” отображает в левой верхней части выбранную мозаику, ниже доступны для выбора шаблоны раскладок. В правой части страницы расположены элементы назначения панелей, кнопка установления всех позиций в авто и поле поиска позиции (панели).

Для определения значения панели достаточно установить курсор в поле соответствующей панели, после чего появится список доступных значений и участников, в данном списке зелёным цветом выделены и отсортированы подключённые участники для удобства выбора. Поле набора в панели содержит элемент поиска, который оставляет в списке доступных значений, только те значения, которые имеют частичное или полное совпадение, поиск происходит по номеру участника, по имени участника и по ip-адресу участника. После выбора раскладки или определения значения панели необходимо нажать кнопку “Сохранить” для вступления изменений в силу.

При активной функции “Создавать анонимные комнаты” произведите следующие действия:

1. наберите произвольный номер конференции с программного терминала первого абонента, например, “4000”. Будет установлено соединение с анонимной конференцией номер 4000;
2. выполните эти же действия с терминала второго абонента, а также и у последующих, необходимых для проверки соединения.

Все абоненты, набравшие номер “4000” попадут в конференцию с одноимённым номером, которая была создана первым абонентом. Модерация и Веб-трансляция анонимных конференций невозможна.

“Групповые вызовы” доступны только авторизованным абонентам типа WS с правом на данное действие через приложение Vinteo Desktop.

1. необходимо добавить в записную книгу VD созданных на сервере абонентов с номерами 101 и 102;
2. в навигаторе боковой панели необходимо выбрать значок цифровой клавиатуры;
3. необходимо нажать на надпись “Групповой звонок”;
4. необходимо отметить галочками созданных в пункте 1 участников — участники, готовые к вызову, отмечаются зелёной точкой;
5. необходимо нажать “Вызов”;
6. на сервере будет создана конференция временного типа (в колонке “Тип” будет отмечена значком часов) со свободным номером, выбранным из пула номеров для конференции, и туда будут приглашены выбранные участники;
7. инициатор этой конференции имеет права модерации, и ему будет доступна в приложении VD панель управления участниками. Помимо основных элементов управления на ней, модератор может также наделять или передавать права модерации другим участникам;
8. завершающий вызов последний модератор завершает конференцию.

В магазинах AppStore и Play Market представлено мобильное приложение для смартфонов и планшетов. После установки необходимо выполнить его настройку: страница “Звонки” — домашняя страница приложения. Здесь в дальнейшем отображается история вызовов.

Необходимо запустить приложение и открыть настройки.

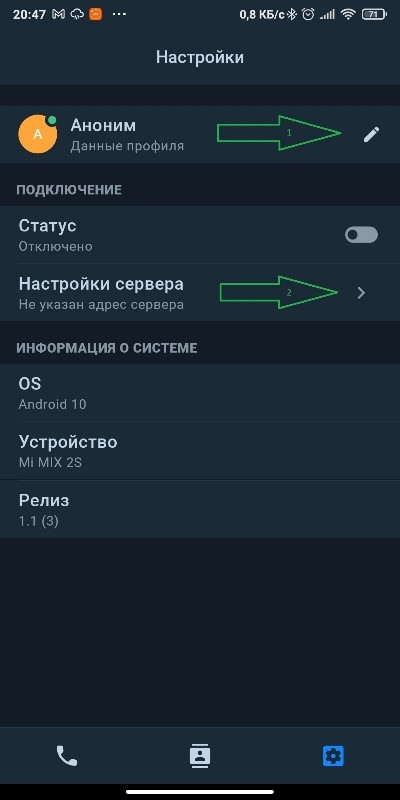

Обратите внимание на два пункта: “Настройка отображаемого имени” и “Настройки сервера”.

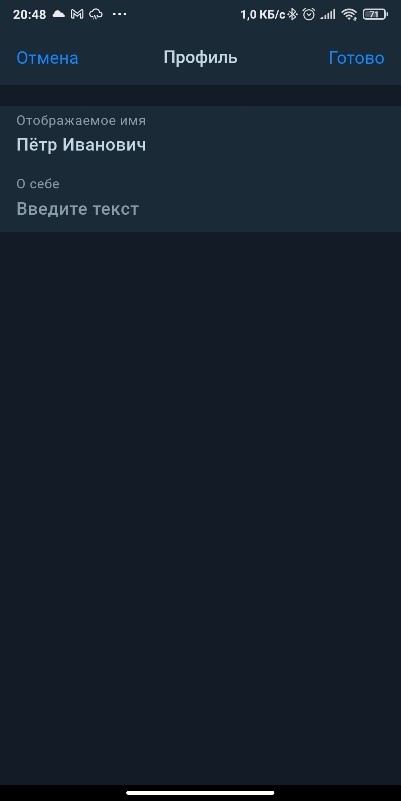

Необходимо отредактировать данные профиля и сохранить, нажав кнопку “Готово”.

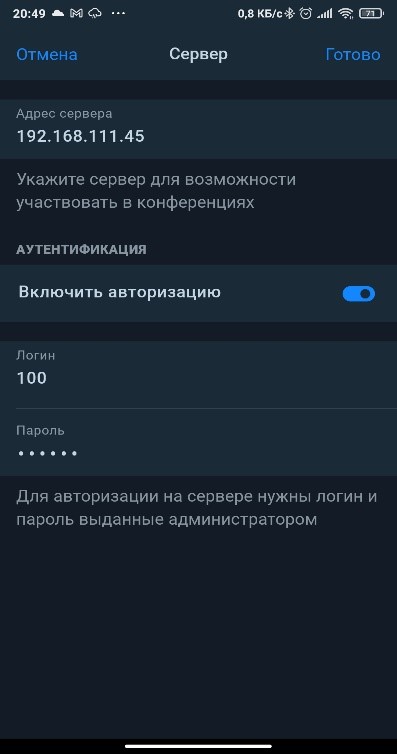

Необходимо выполнить настройки сервера и сохранить нажатием кнопки “Готово”.

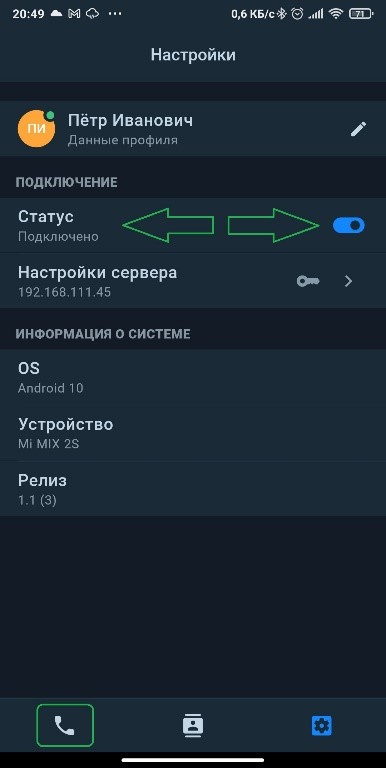

Необходимо проверить “Статус” и вернуться на страницу “Звонки” (пиктограмма телефонной трубки).

На странице “Звонки” необходимо нажать на значок цифровой клавиатуры.

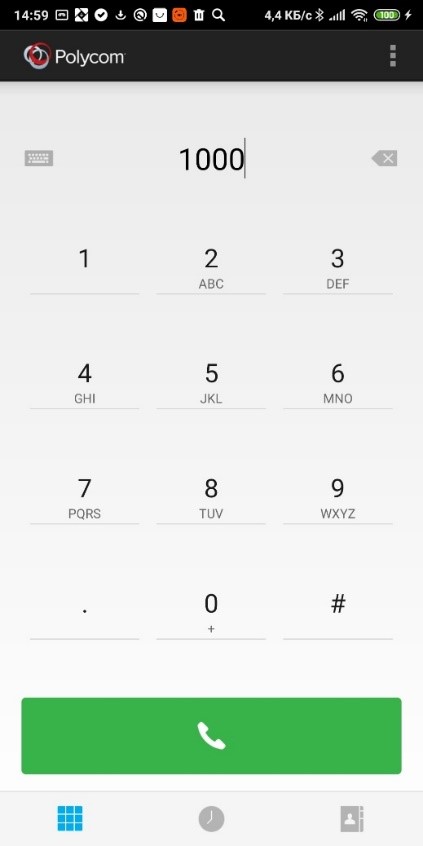

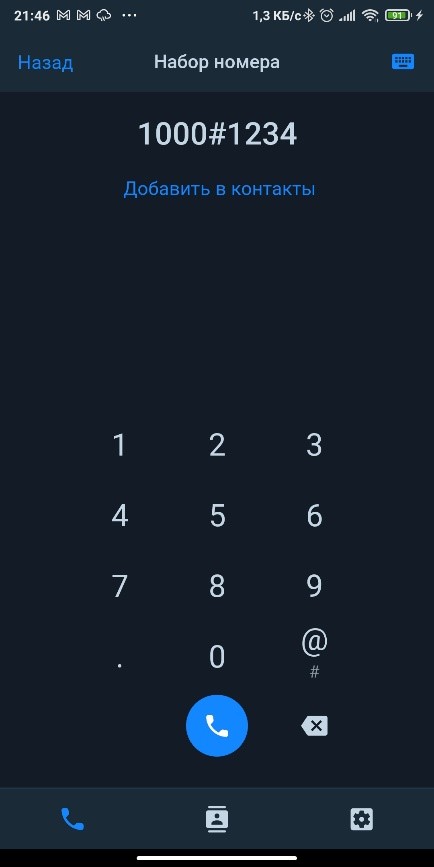

Необходимо указать номер конференции 1000 или абонента 100 и нажать кнопку вызова.

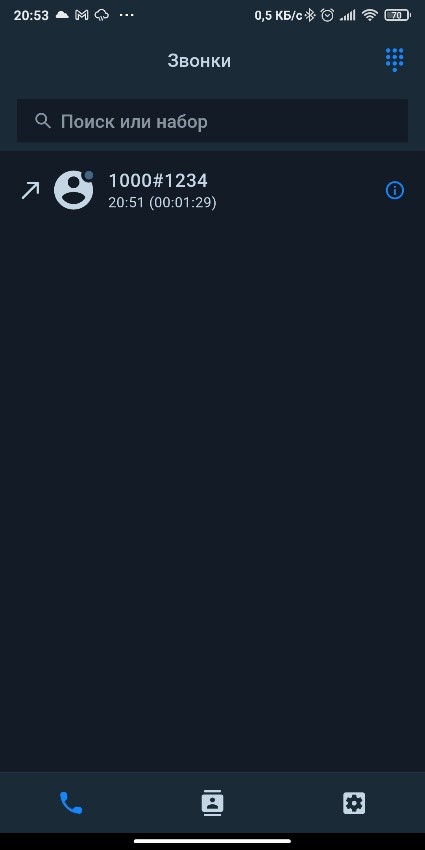

После # идёт ПИН-код конференции, если она закрытая.

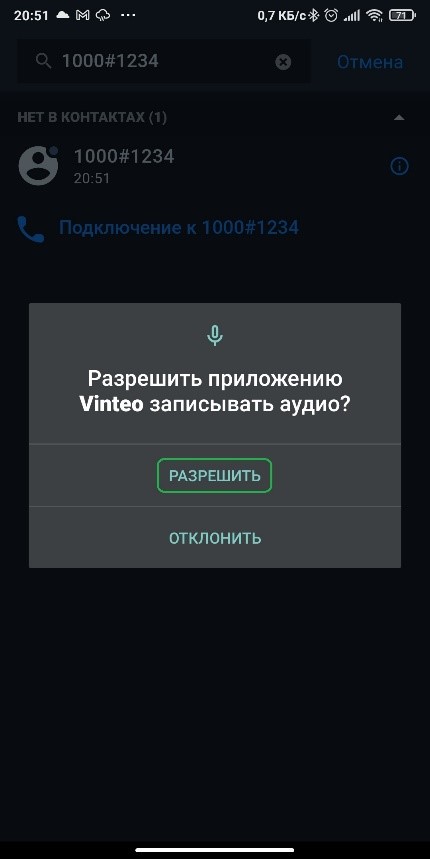

Примите соглашение дать доступ к аудио.

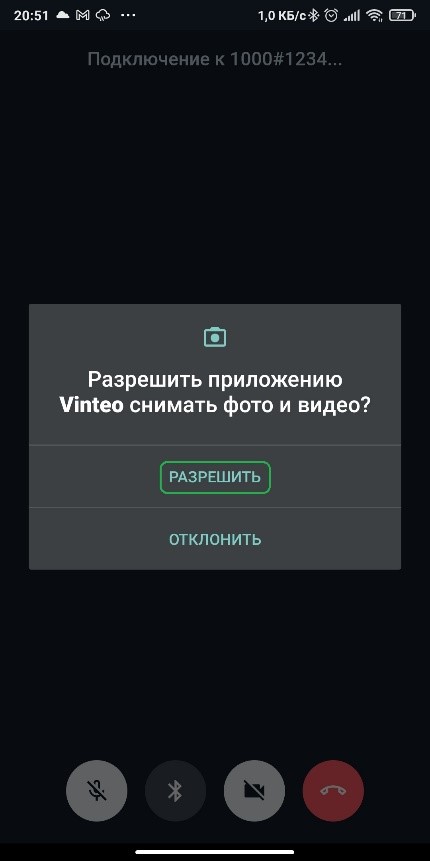

Примите соглашение дать доступ к видео.

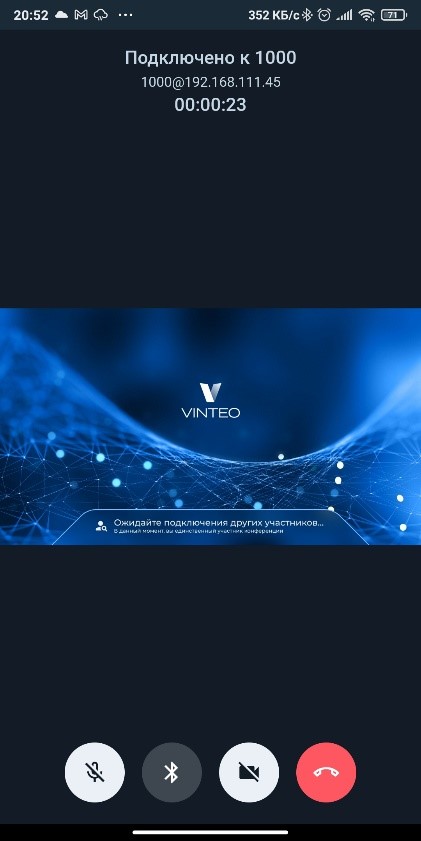

По умолчанию микрофон и видео от участника отключены.

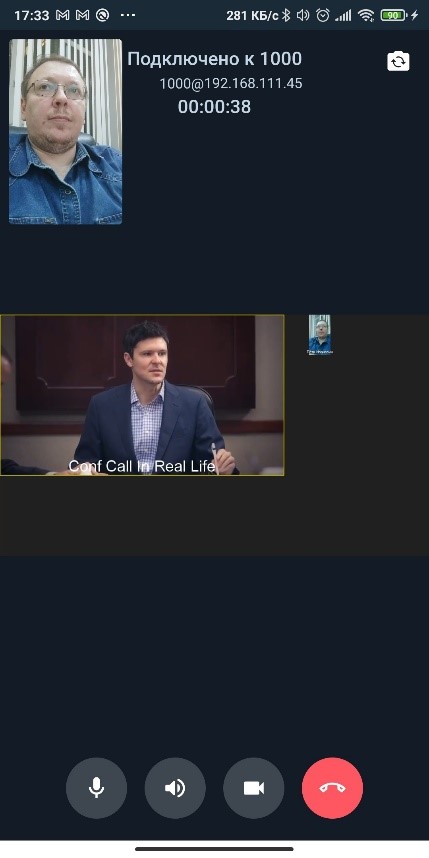

Необходимо включить микрофон и видео, проверить входящие и исходящие аудио и видео.

Необходимо завершить вызов.

Необходимо выполнить настройку мобильного клиента от “Polycom”, представленного в магазинах Play Market и AppStore под названием RealPresence Mobile. Ниже представлены настройки для OS Android. После установки ПО на смартфон необходимо перейти к его настройкам.

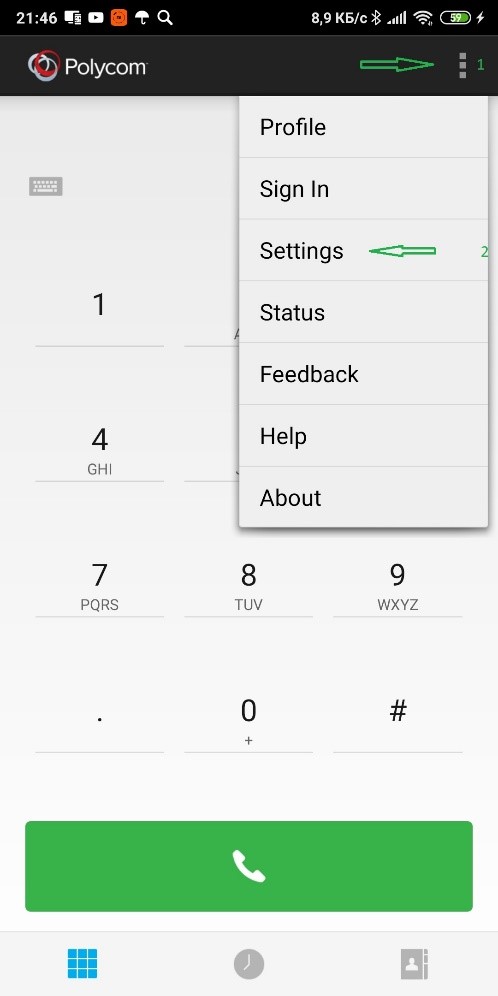

1. необходимо открыть список функций;
2. необходимо выбрать “Настройки”;

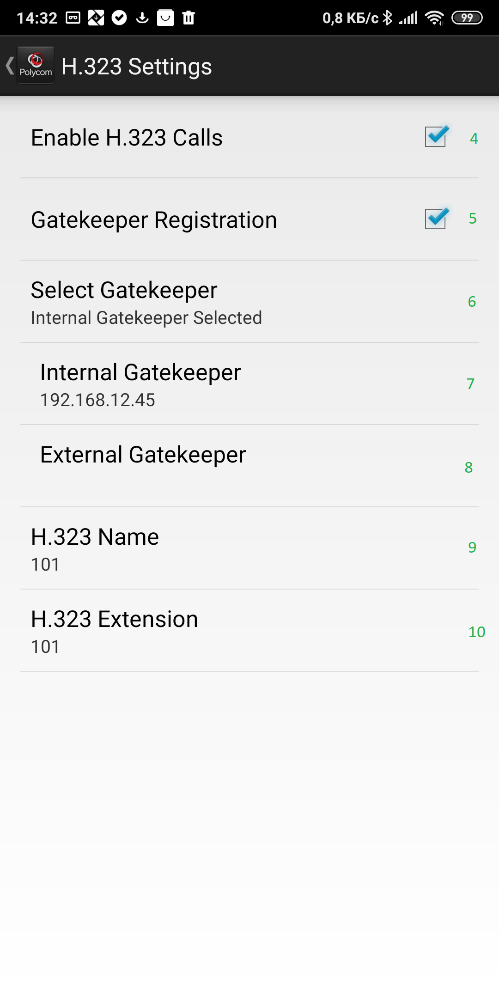

3. необходимо выбрать “Настройки H.323”;
4. необходимо включить тип звонков H323;
5. необходимо включить регистрацию привратника;
6. здесь можно выбрать между внутренним IP-адресом GK и внешним, при условии, что сервер имеет второй интерфейс с выходом во внешнюю сеть — адреса вносятся ниже;
7. внутренний адрес GK сервера;
8. внешний адрес GK сервера;
9. необходимо указать номер абонента;
10. необходимо указать тот же номер.

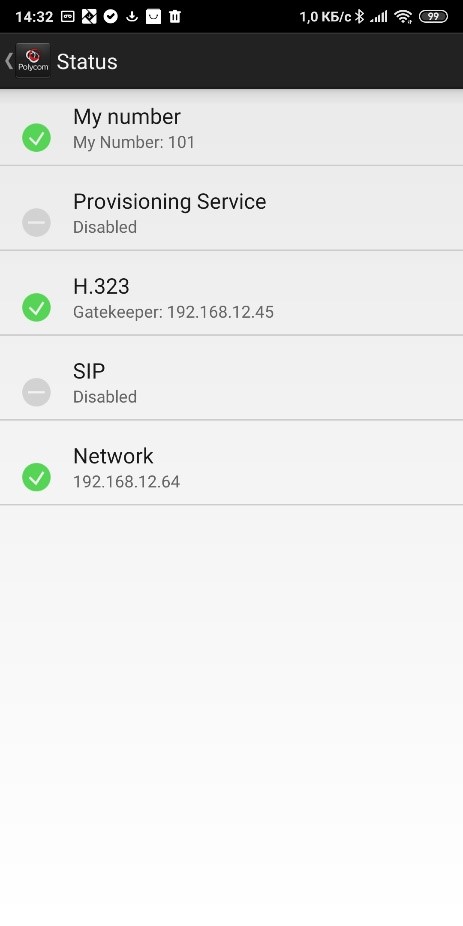

Так должна выглядеть страница “Статус” у авторизованного на GK H.323 абонента.
