Шлюзы

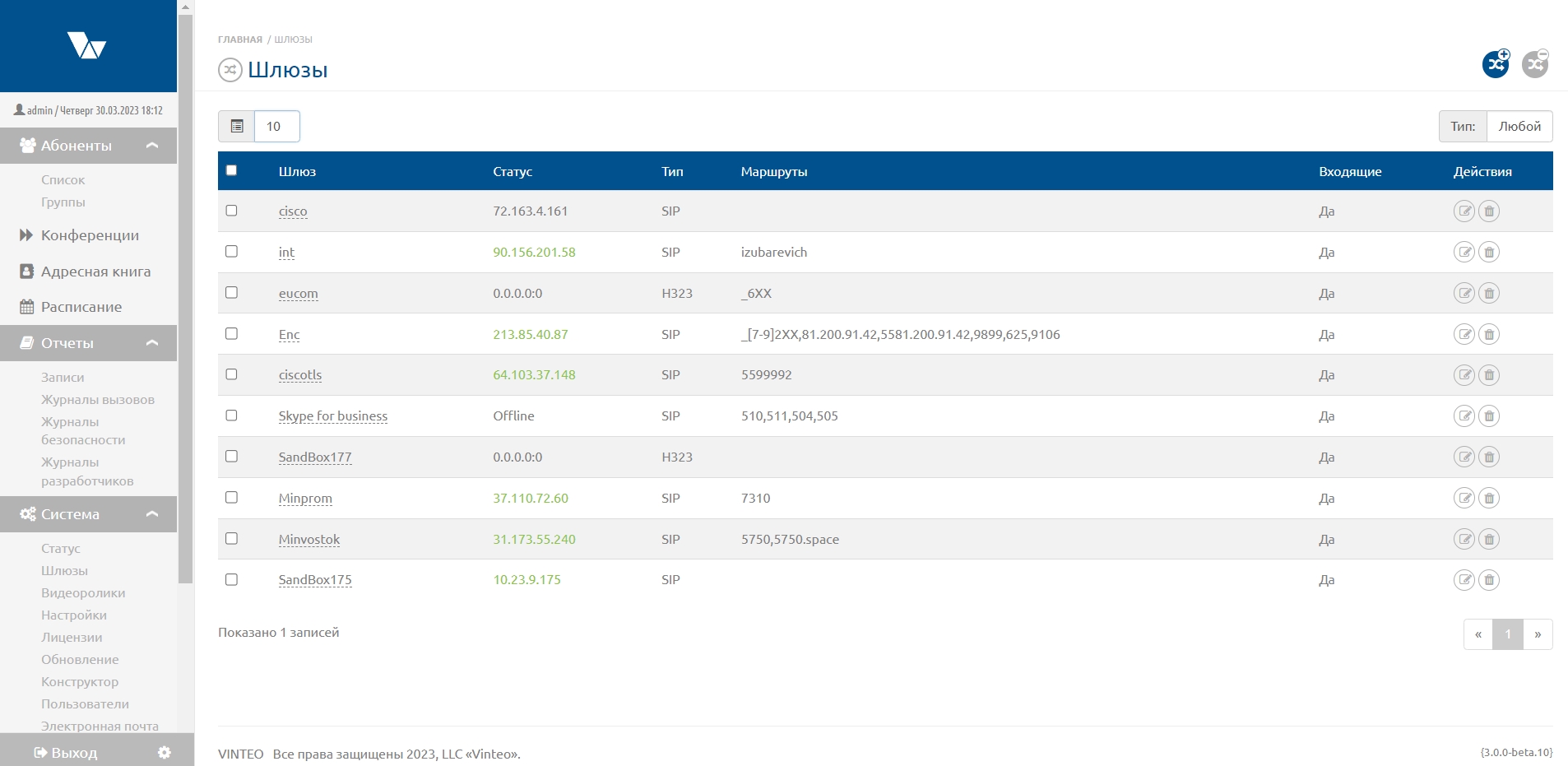

Данная страница позволяет просматривать все добавленные шлюзы на сервер. Шлюзами являются любые сетевые подключения по протоколам SIP или H.323 до цифровых АТС, серверов PBX, а также иных медиа серверов.

Для добавления шлюза на сервер следует:

• В основном меню конфигурации из раскрывающегося списка “Система”, необходимо выбрать пункт меню “Шлюзы” — откроется страница “Шлюзы”;
• Нажать на кнопку “Добавить шлюз” в правом верхнем углу;

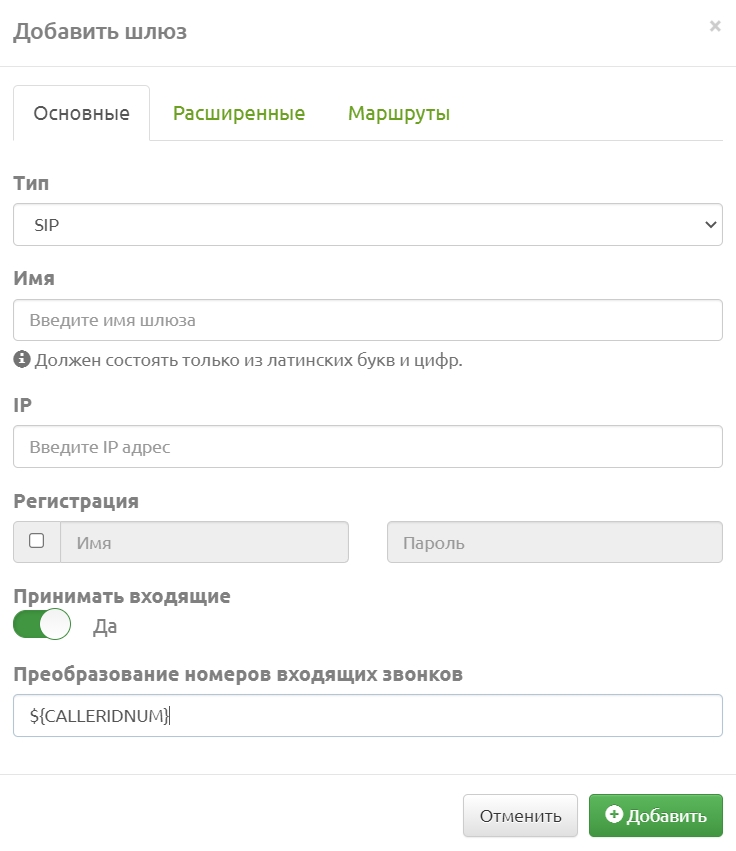

• Заполнить необходимые параметры:

• “Тип” — выбор протокола подключения к шлюзу;
• “Имя” — требуется ввести имя содержащее только латинские буквы или цифры;
• “IP” — сетевой адрес в формате IPv4;
• “Регистрация” — ввести имя и пароль для подключения к шлюзу, если необходимо;
• “Принимать входящие” — включает\выключает возможность принимать входящие вызовы с этого шлюза. Переключатель активирует поле “Преобразование номеров входящих звонков”.

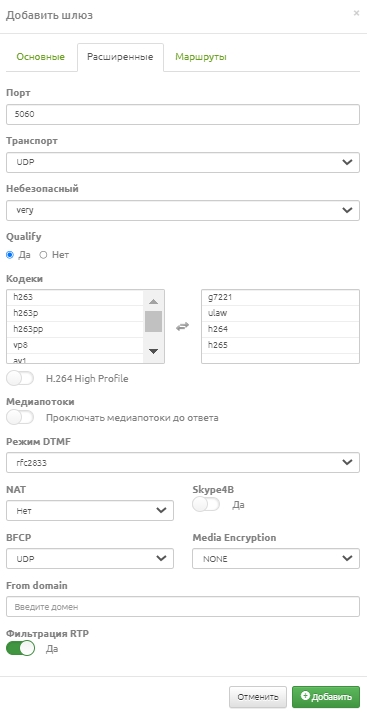

• “Порт” — номер порта, на котором шлюз слушает входящие сетевые пакеты;
• “Транспорт” — выбор протокола передачи данных UDP, TCP, TLS. Для UDP установлен период перерегистрации 3600 сек;

• “Небезопасный” — выбор уровня безопасности: “PORT”, “INVITE”, “VERY”;

  • PORT — разрешить проверку соответствия пира по ip-адресу без проверки соответствия номера порта;
  • INVITE — не требовать начальное сообщение INVITE для аутентификации;
  • VERY — игнорировать авторизацию (user/password). Обычно используется для того, чтобы получать входящие вызовы (например, публичный или тестовый вход);

• “Qualify” — опция отправляет SIP-сообщения типа OPTIONS для проверки доступности устройств абонентов;

• “Кодеки” — определяет список кодеков, поддерживаемых удаленным медиа серверов;

• “H.264 High Profile” — профиль кодека видеопотока для передачи изображения высокой четкости;

• “Медиапотоки” — включает возможность запуска медиа-информации (звук\видео) до установления сеанса SIP;

• “Режим DTMF” — определяет поддерживаемый стандарт DTMF сигналов для удаленного сервера;

• “NAT” — включает/отключает режим трансляции сетевых адресов для соединения с удаленным сервером;

• “Skype4B” — включает/отключает режим распознавания сервера как VIS сервера Lync/Skype для Бизнеса;

• “BFCP” — протокол передачи контента во время SIP вызова;

• “Media Encryption” — включение шифрования медиа потока во время SIP вызова;

• “From domain” — поле для записи SIP URI;

• “Фильтрация RTP” обеспечивает дополнительную защиту сервера. Данный функционал не позволяет подключениям с одного порта медиа отправлять дополнительные медиапотоки в сторону сервера.

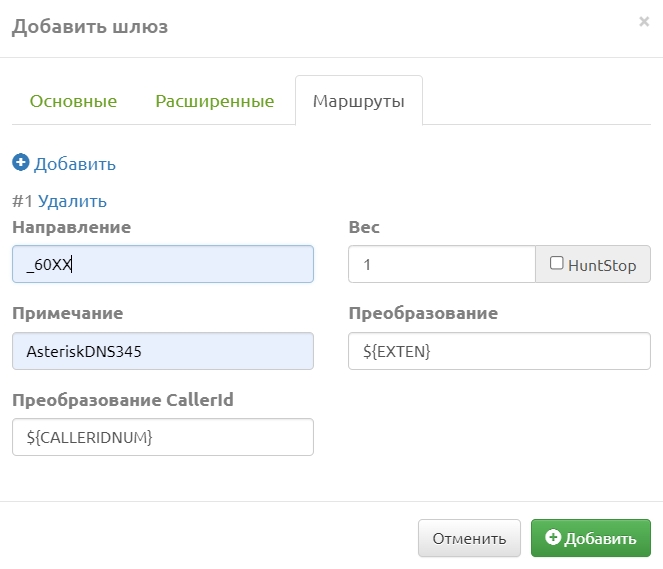

• “Направление” — строковый параметр, задающий маршрут через конкретное значение или через шаблон (паттерн).
• “Вес” — числовое значение, влияющее на приоритет создаваемого маршрута, выполняется в случае если есть идентичное направление в другом шлюзе. Приоритет отдается маршруту с меньшим весом;
• “Примечание” — строка с описанием маршрута;
• “Преобразование” — строковый параметр для преобразования номера, отправляемого на шлюз при выборе маршрута. В параметре можно использовать переменную ${EXTEN}, в которой содержится начальный номер, который использовался для выбора маршрута.

Формат строки для задания “Направления”

Направление может быть конкретным значением (цифро-буквенной строкой) либо шаблоном.

Признаком шаблона является символ “_” в начале строки. При этом в шаблоне можно использовать следующие символы и структуры:

• X — любая цифра от 0 до 9;
• Z — любая цифра от 1 до 9;
• N — любая цифра от 2 до 9;
• [12345-9] — любая цифра из ряда 1,2,3,4,5,6,7,8,9;
• . — может применяться в конце шаблона и обозначает один или большее количество оставшихся символов. Например, _9011. будет совпадать с 90112 и с 90116789 и так далее.

Примеры:

• _8495XXXXXXX — номер, состоящий из 11 цифр, начинающийся строго с 8495 и далее любые цифры от 0 до 9;
• _8495. — номер, состоящий из любого количества цифр, начинающийся строго с 8495 и далее любые цифры от 0 до 9;
• _[012]4567 — номер, состоящий из 5 цифр, начинающийся с цифр 0, 1, 2 и далее оканчивающийся на 4567;
• _9[45678]43567 — номер, состоящий из 7 цифр, начинающийся строго на 9, с последующими цифрами 4, 5, 6, 7, 8 и оканчивающийся на 43567;
• _786124848440 — номер, состоящий строго из 12 цифр и полностью сопоставленный регулярному выражению.

Формат строки для задания параметра “Преобразование”

В переменной ${EXTEN} содержится начальный номер, для которого выбиралось направление. Эту переменную можно применять только в параметре “Преобразование”.

Рассмотрим применение выражения ${EXTEN[:x[:y]]}.

Здесь x — это количество символов с начала строки, которое будет отброшено, y — количество символов, которое будет взято из номера, заданного переменной. Если значение y не указано, то берутся все оставшиеся символы до конца строки.

Пример 1

Допустим эта переменная содержит номер 8495111123 и перед нами стоит задача заменить первую цифру “8” на префикс “12347”, эта задача решается изменением переменной на выражение: 12347${EXTEN:1} причем “:1” в этом выражении означает копировать все цифры из ${EXTEN}, начиная со второй слева направо.

Пример 2

Представим, что необходимо выделить из стандартной переменной ${EXTEN} три цифры, начиная с четвертой, для этого можно воспользоваться следующей записью: ${EXTEN:3:3}

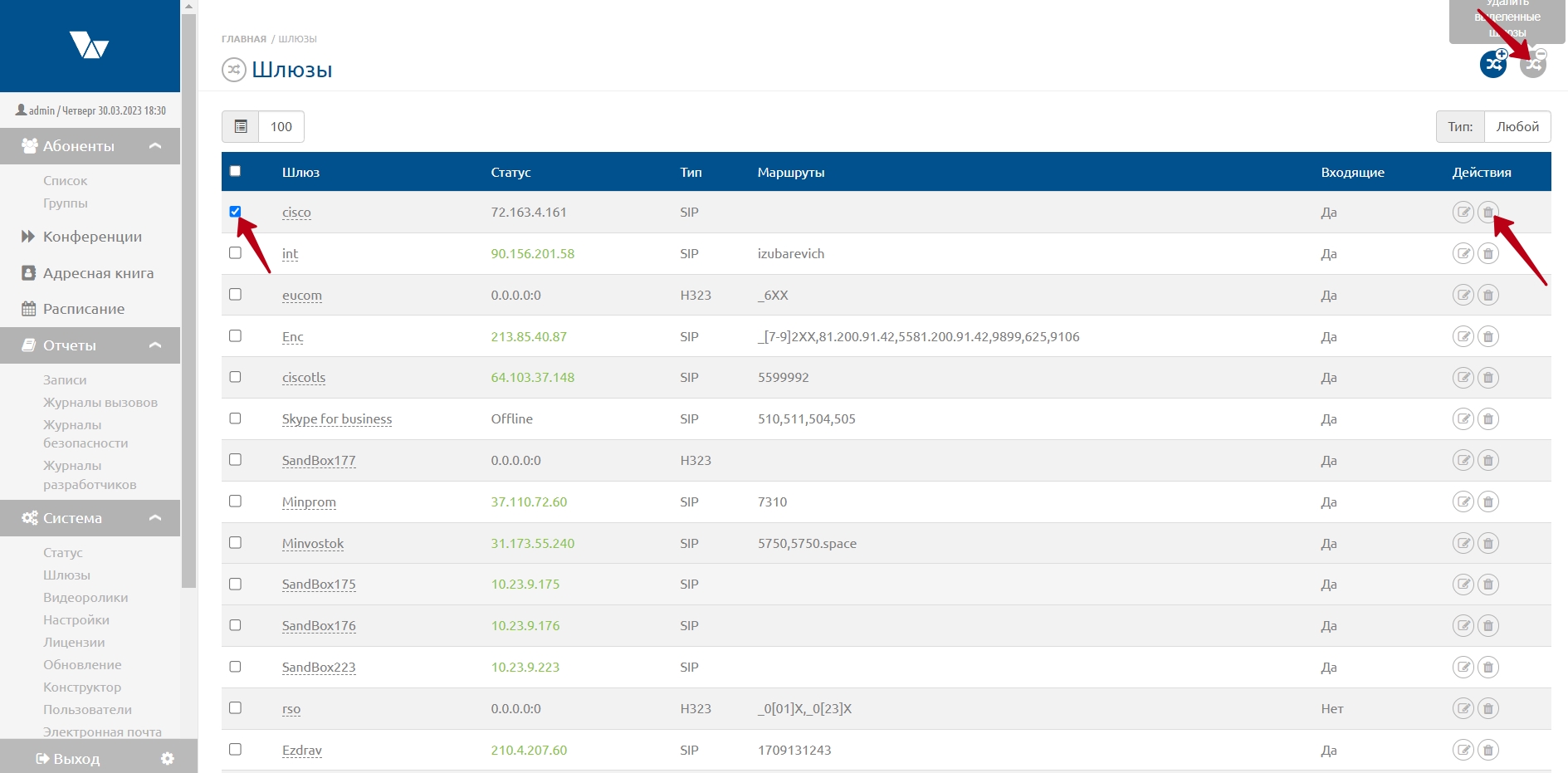

Удаление и редактирование шлюза производится при помощи кнопок в столбце “Действия” списка “Шлюзы”. Также можно отметить один или несколько шлюзов галочкой и нажать кнопку в правой верхней части страницы, затем подтвердить действие.
