Видеоконференцсвязь

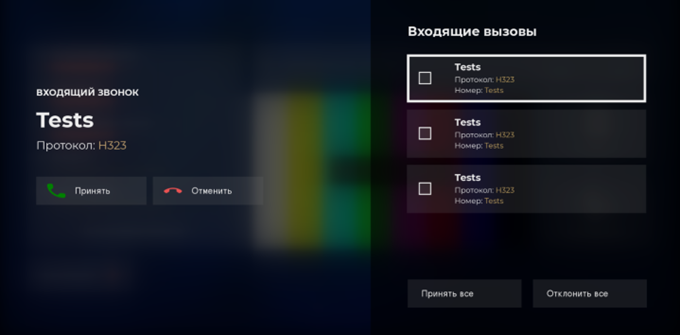

Два способа приема входящего вызова:

• кнопкой управления “Вызов” (11);
• кнопкой управления “OK” (19) на поле “Принять” (фокус по умолчанию).

Два способа отмены входящего вызова:

• кнопкой управления “Отбой” (21);
• кнопкой управления “OK” (19), переместить фокус на поле “Отменить”.

При поступлении входящего вызова отображается “ID контакта” – имя, передаваемое вызывающим абонентом.

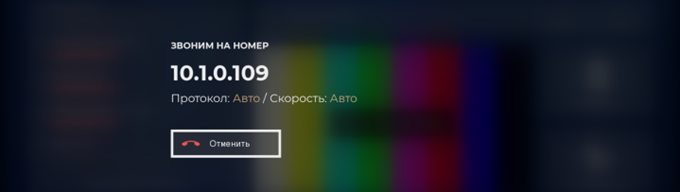

При исходящем вызове на экране отображаются: ID контакта, протокол, скорость. Отмена исходящего вызова в окне дозвона кнопкой управления “Отбой” (21). Информационные сообщения на экране исходящего вызова:

• “Абонент не отвечает” - вызываемый абонент не принимает вызов;
• “Не удалось вызвать” - технические ошибки, возникшие в процессе вызова;
• “Нет подключения к сети!” – сбой сети в момент совершения вызова;
• “Нет лицензий!” - отсутствуют установленные лицензии;
• “H.323 протокол отключен!” - вызов по протоколу H.323 при отключенной поддержке этого протокола;
• “SIP протокол отключен!” - вызов по протоколу SIP при отключенной поддержке этого протокола;
• “SIP и H.323 отключены!” - вызов по протоколу “Авто” при отключенной поддержке протоколов SIP и H.323.

При исходящем вызове с выбранным протоколом “Авто” выполняются две попытки дозвона с разными протоколами (SIP и H.323):

• первая попытка с протоколом, выбранным по умолчанию в WEB-интерфейсе;
• если в настройках отключена поддержка одного из протоколов, выполняется только одна попытка вызова по оставшемуся протоколу, независимо от протокола по умолчанию;
• если вызываемый абонент не принял или сбросил первый поступивший вызов – абоненту поступает второй вызов по другому протоколу (SIP или H.323).

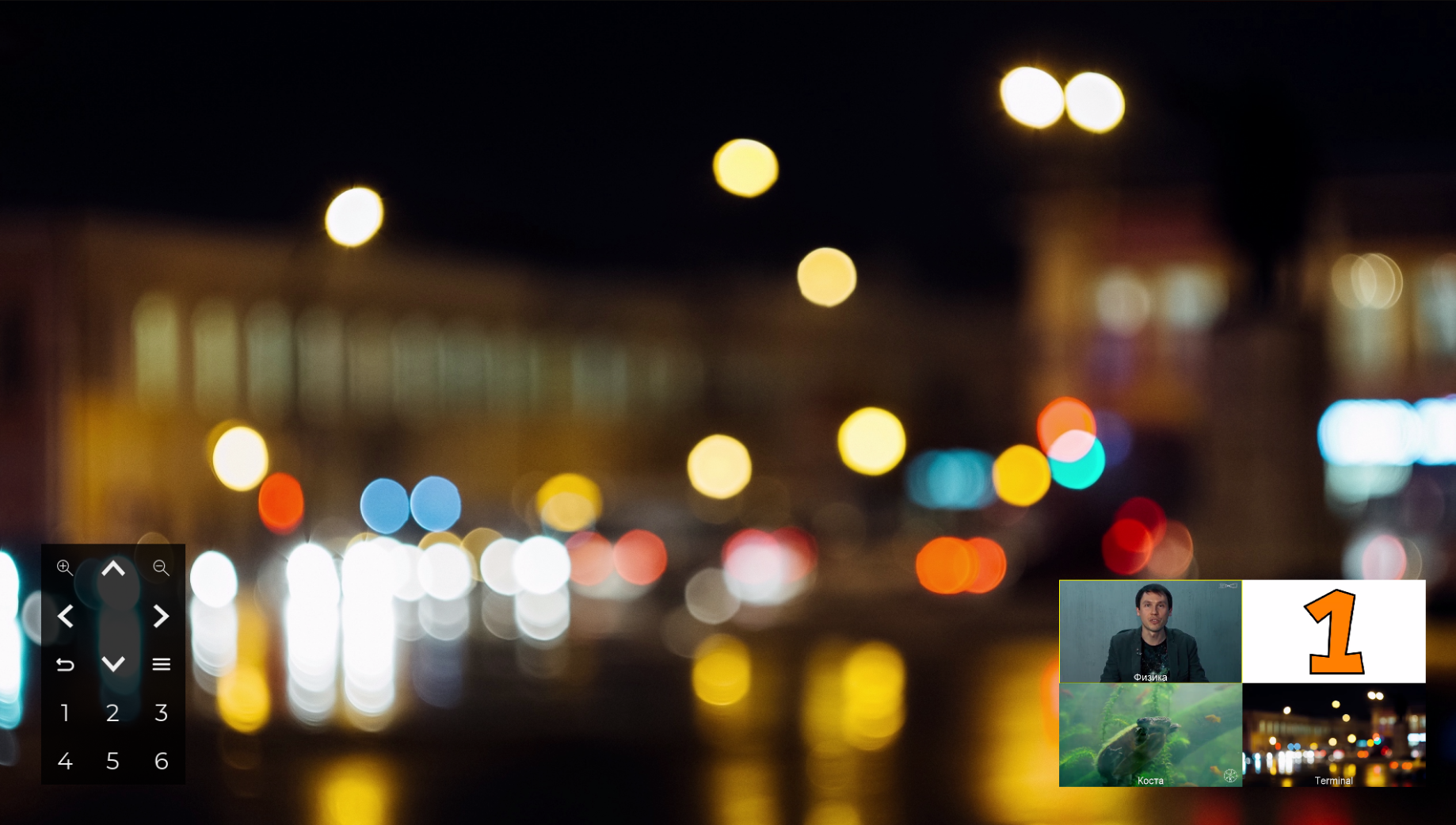

Для управления камерой и пресетами:

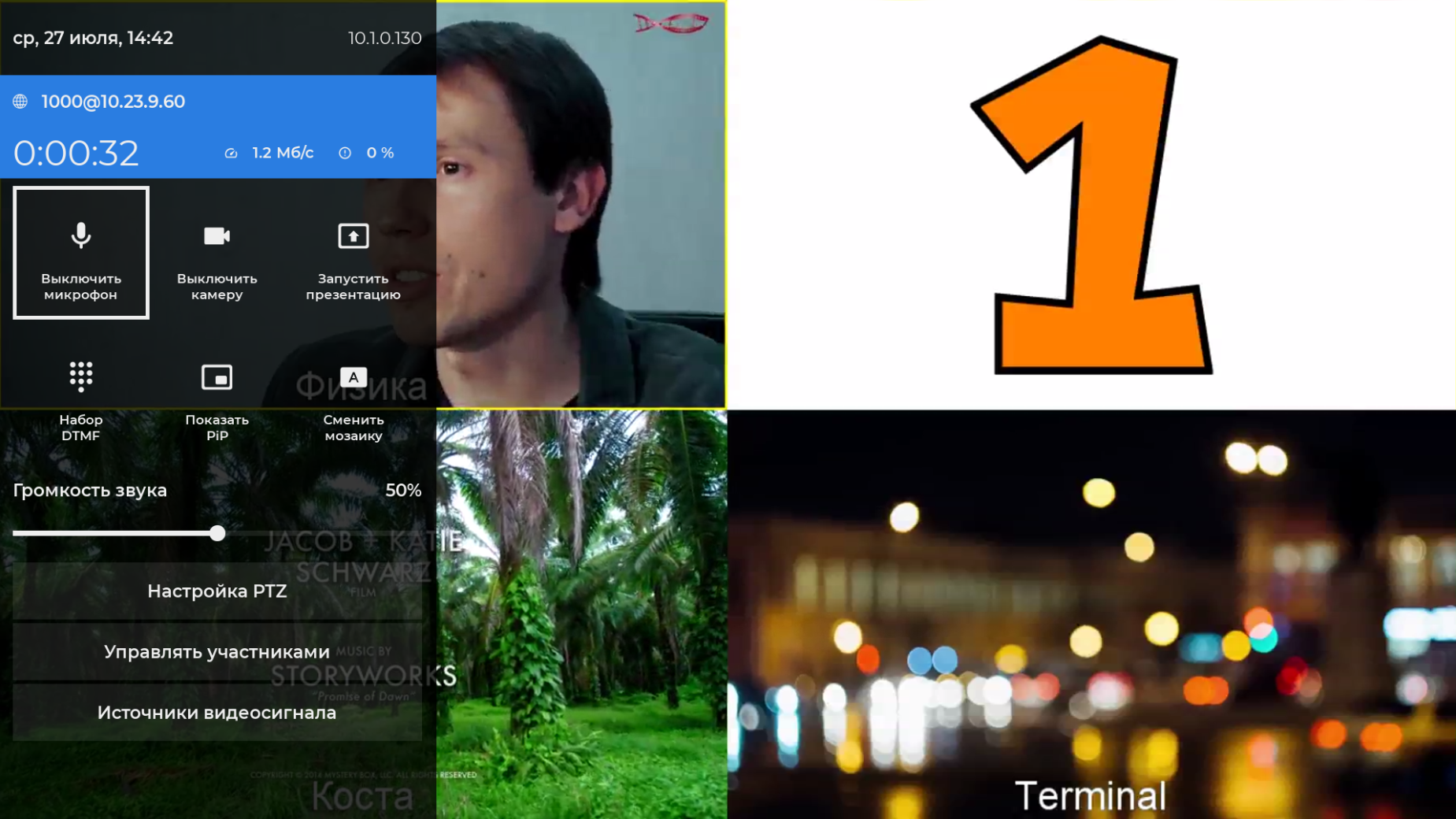

• открыть меню управления конференцией кнопкой “Ок” (19) или нажатием кнопок управления фокусом [Рисунок 45];
• перевести фокус на кнопку “Настройка PTZ” и нажать “Ок” (19);
• изменить положение камеры кнопками управления:
• направление камеры – “Вверх” (4), “Вправо” (5), “Влево” (6), “Вниз” (7);
• зум – “Приблизить” (17), “Отдалить” (18).
• загрузка или сохранение пресета – “Цифры” (12) от 1 до 6 включительно:

– короткое нажатие – загрузка ранее сохраненного пресета;

• длинное нажатие – сохранение текущего положения камеры в пресет. Отобразится сообщение “Пресет сохранён”.
• закрыть управление камерой кнопкой управления “Назад” (8) – окно камеры закрывается, выбранное положение камеры сохраняется.

Переход к управлению камерой может быть осуществлен нажатием стрелок пульта управления. Быстрый выбор пресетов осуществляется кнопками цифрового поля 1-6, без перехода в режим управления PTZ.

Управление PTZ-камерой на терминале доступно собеседнику при вызове по протоколу H.323 по умолчанию.

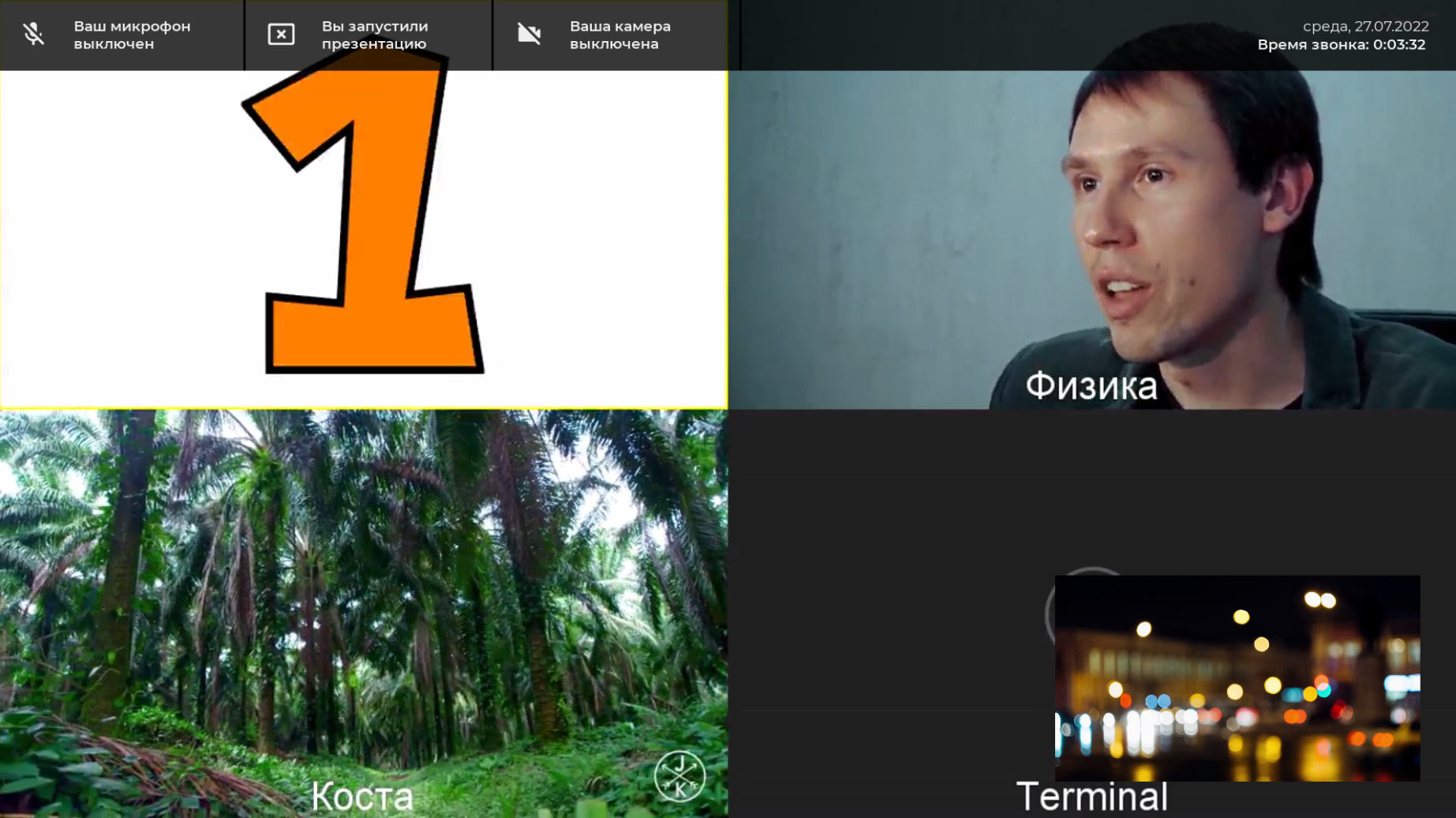

На странице активной конференции отображается как основное изображение, во весь экран, так и изображение дополнительное, в углу основного изображения, которое занимает примерно восьмую часть экрана:

видеопоток со своей камеры – сменить место показа или убрать кнопкой управления “Назад” (8); второй входящий поток – сменить место показа или убрать кнопкой управления “Layout” (23); два входящих потока – поменять местами кнопкой управления “Backspace” (10).

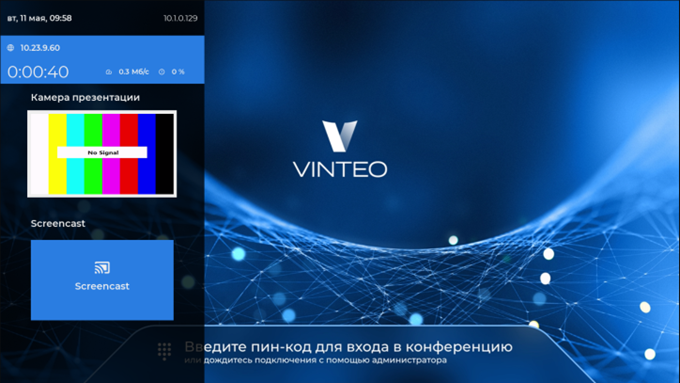

Передача дополнительным исходящим потоком изображения с назначенного видеовхода кнопкой управления “PC” (15) или через меню управления конференцией. Передаваемая презентация прерывается при запуске другим участником (сервером) презентации в конференции. При подключении к терминалу Vinteo Screencast возможен выбор источника презентации при запуске.

Возможна смена мозаики презентации кнопкой “Backspace” (10) в случае подключения одного монитора. Если к терминалу подключено два монитора, основной видеопоток выводится на мониторе 1, а презентация (второй видеопоток) на мониторе 2.

Для управления устройствами используются кнопки управления:

• изменение громкости звука –“Громкость +” (2) и “Громкость –” (3):

– переключение между аудиовходом и аудиовыходом – “Сохранить” (20);

• отключение (включение) камеры –“Включить” (1);
• отключение (включение) микрофона – “Микрофон” (16);
• смена камеры для вывода в конференции – “FAR” (14).

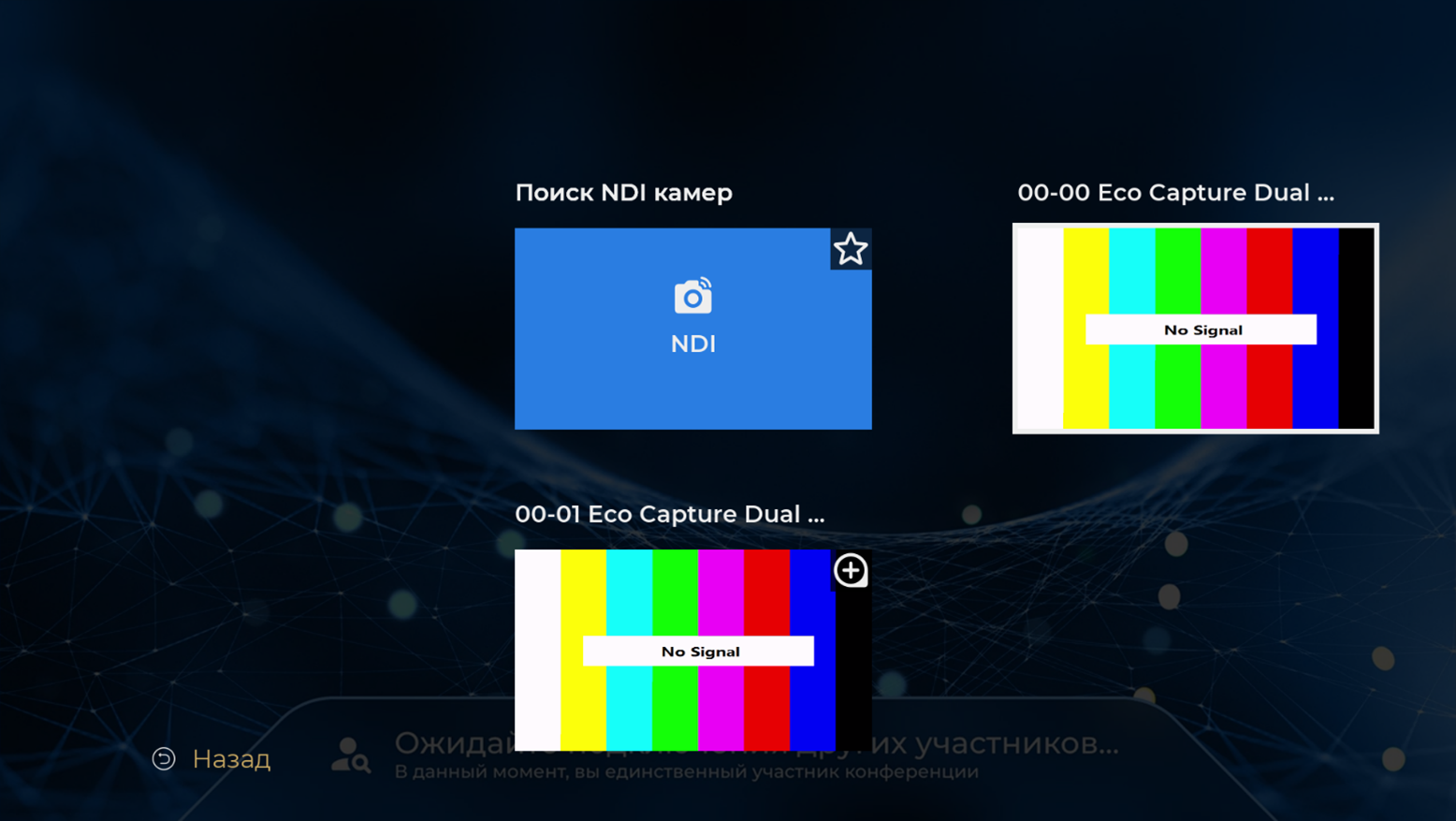

Меню управления источниками видеосигнала соответствует меню “Видеовходы”.

Конференция двух или более абонентов (входящих или исходящих вызовов).

Переход между активной конференцией и главной страницей интерфейса кнопкой управления “Home” (9):

• Во время управления доступ к разделу “Настройки” закрыт;
• Доступны исходящие вызовы для добавления участников.

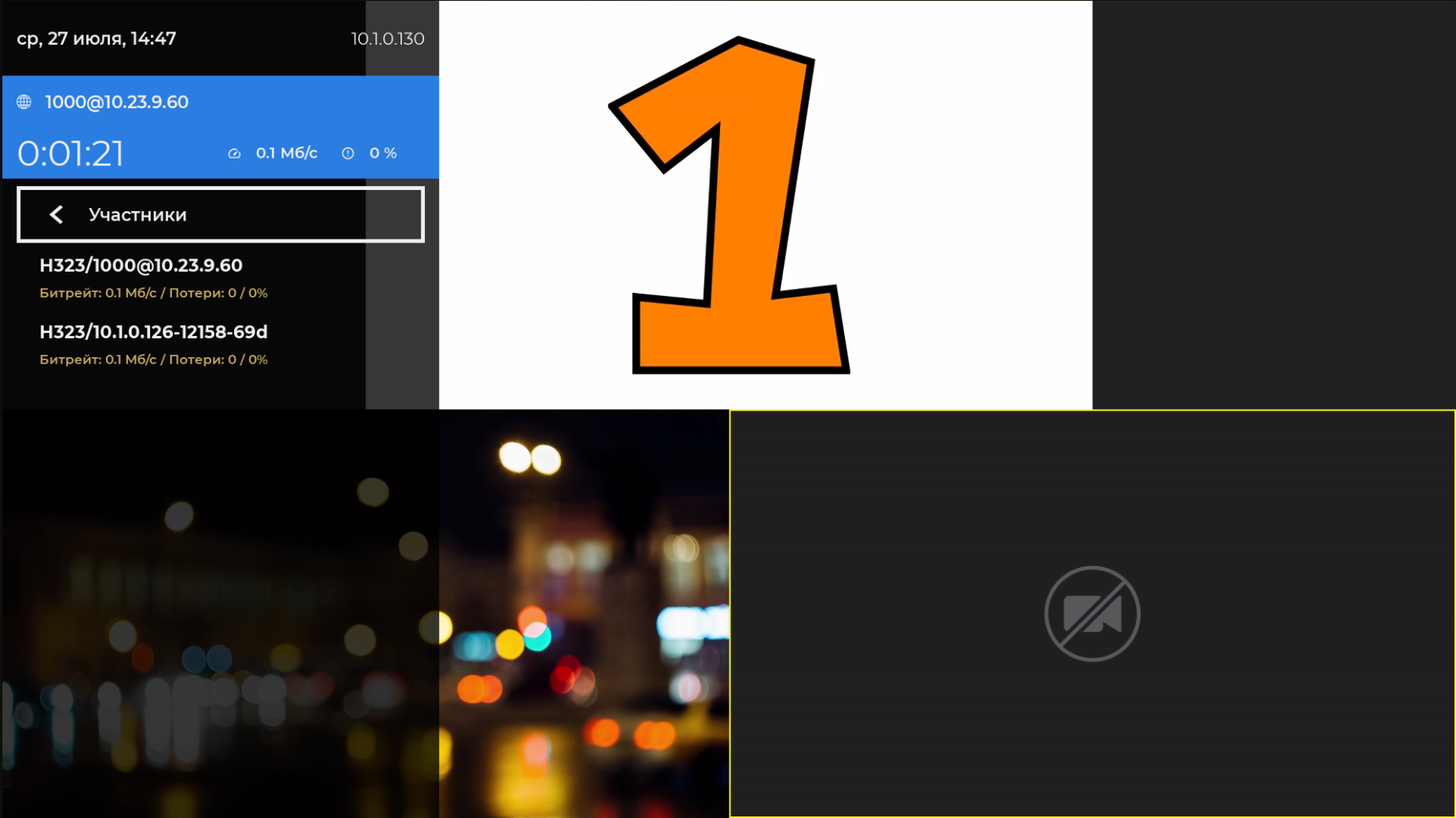

Для управления участниками через меню управления конференцией:

• Открыть меню управления конференцией кнопкой управления “ОК” (19) [Рисунок 45];
• Нажать кнопку интерфейса “Управлять участниками”;
• Выбрать необходимого участника и нажать кнопку управления “Ок” (19);
• Выбрать действие и нажать соответствующую кнопку интерфейса:

– Отключить (включить) входящий звук от участника;

– Отключить участника от конференции (при отключении единственного участника конференция завершится);

• Нажать кнопку управления “Назад” (8) – выход из режима управления.

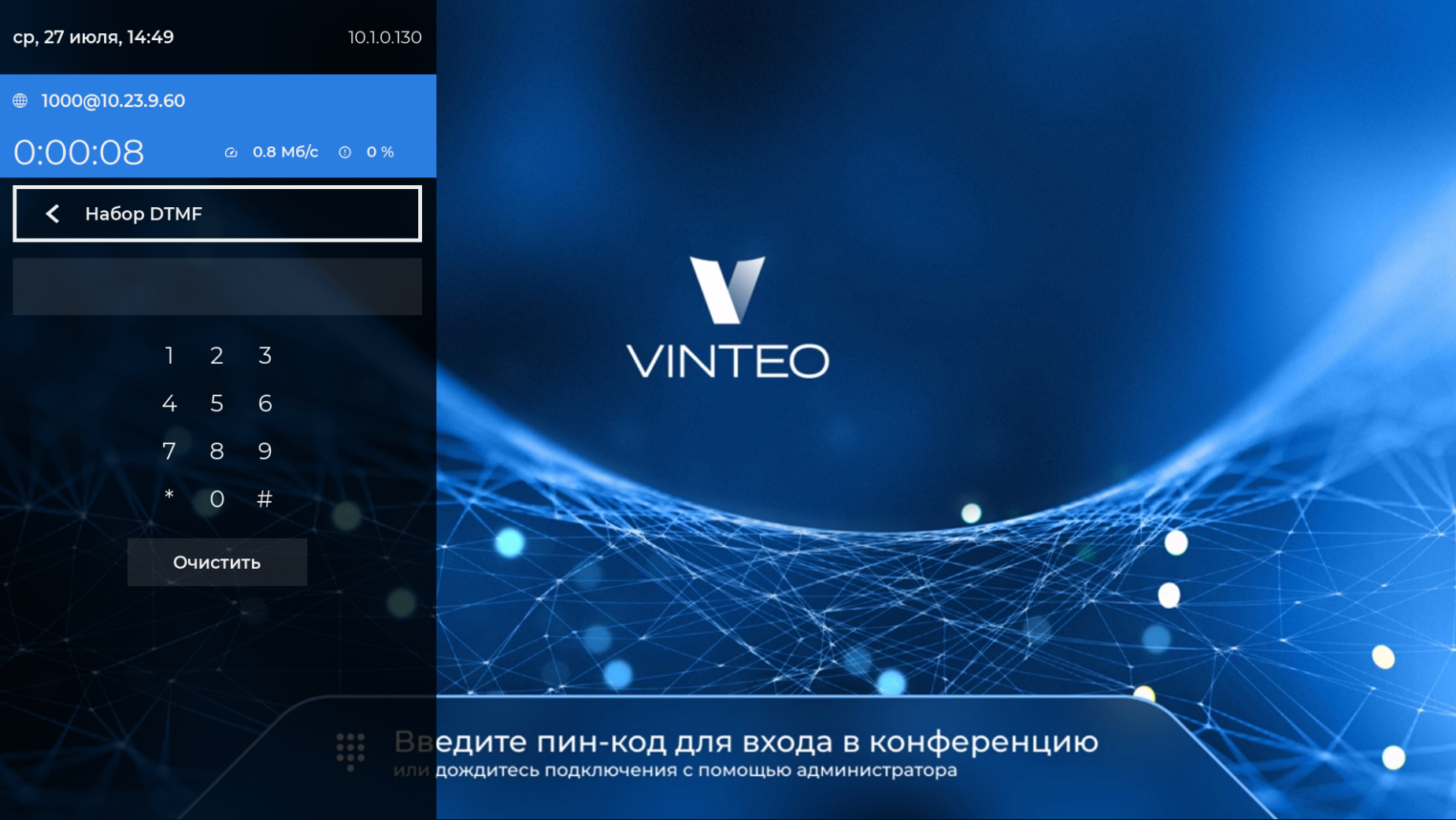

Для перехода к набору DTMF [Рисунок 51]:

• нажать кнопку управления “.” (13), откроется меню ввода DTMF сигнала.

– для выхода из режима ввода DTMF нажать кнопку управления “Назад” (8);

• открыть через меню управление конференцией [Рисунок 45]:

– открыть меню кнопкой управления “Ок” (19);

– переместить фокус на кнопку интерфейса “Набор DTMF” и нажать кнопку управления “Ок” (19).
