Раздел «Настройки»

В разделе “Настройки” находятся вкладки:

• “Основные”;
• “Параметры сетевых интерфейсов”;
• “Маршруты”;
• NAT
• “Входящие”;
• “Кодеки”;
• “Терминал”;
• “Регистрация SIP”;
• “Регистрация H.323”;
• NDI;
• VISCA;
• “Заставка”;
• “Диагностика”;
• “Перезагрузка”;
• “Выключение”.

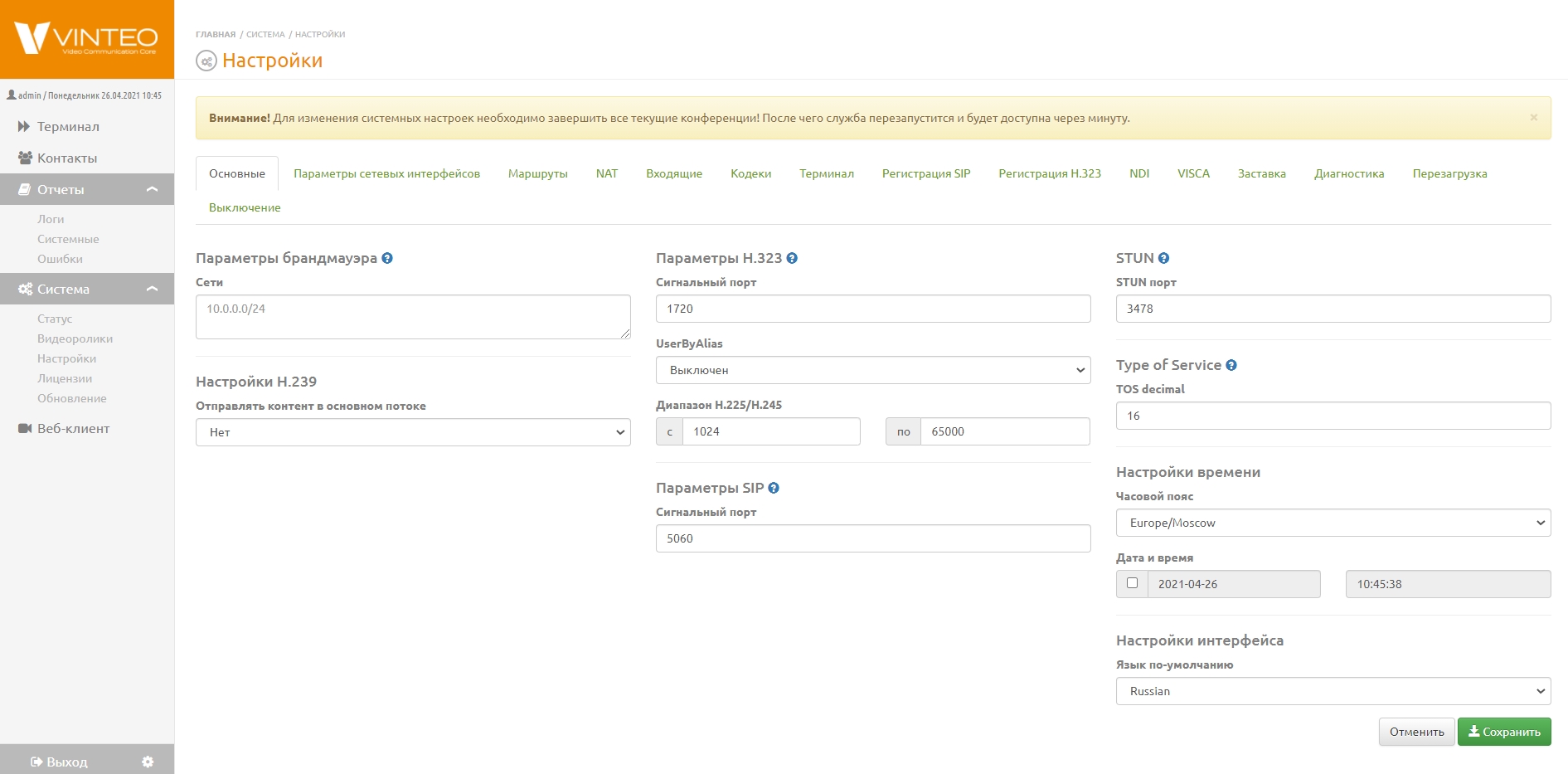

На вкладке основных настроек изменяются:

• настройки брандмауэра для запрета доступа к портам SIP и H.323 из локальной сети;
• параметры H.323 - сигнальный порт, диапазон RTP портов, включение авторизации по логин/пароль;
• параметры SIP, ToS – сигнальный порт;
• настройки времени и интерфейса: язык по умолчанию.

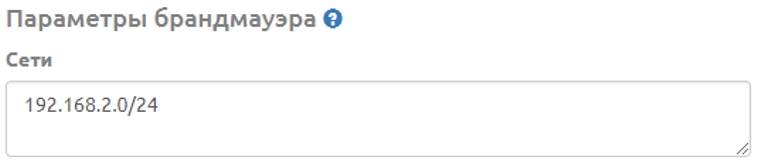

Параметры брандмауэра работают как белый список доступа.

Изменение сигнальных портов H.323 и SIP требует настройки этих же значений и на других устройствах.

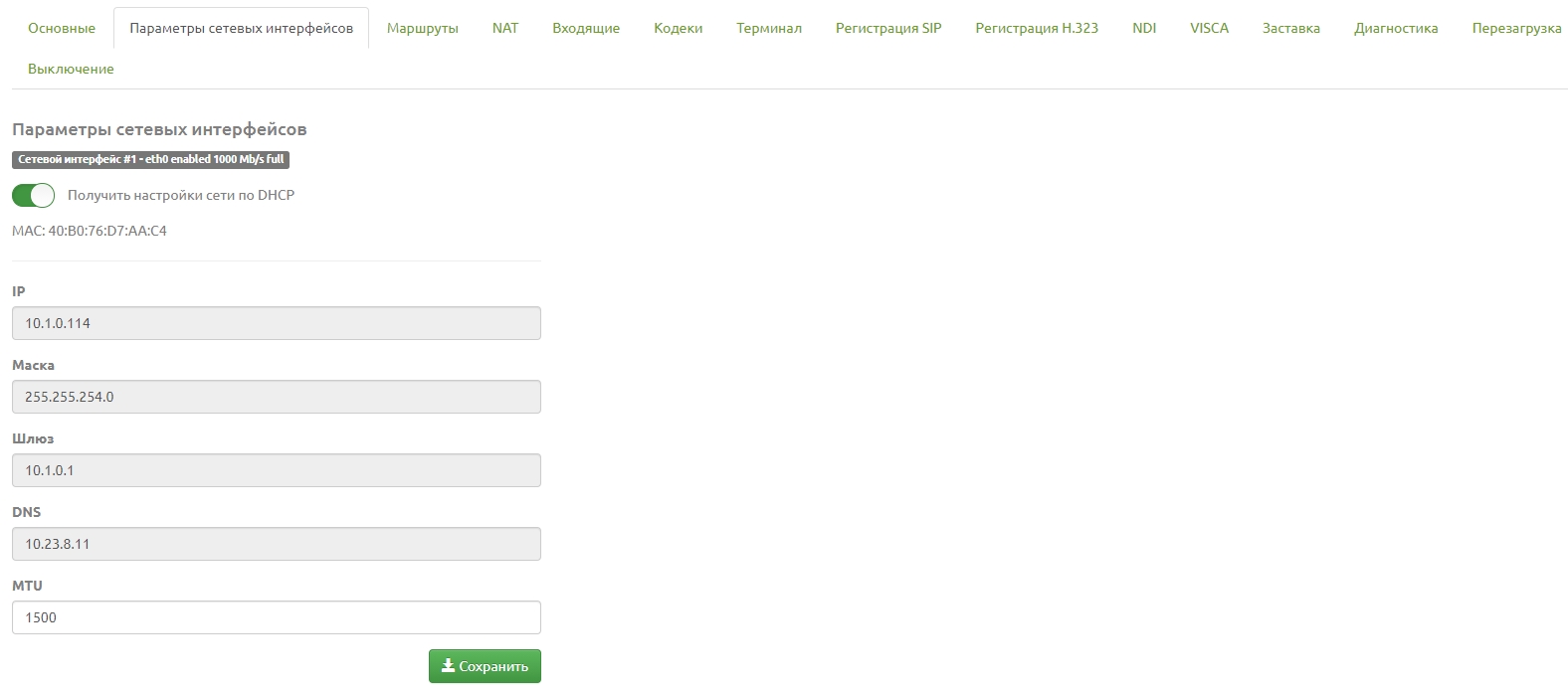

Вкладка “Параметры сетевых интерфейсов” позволяет настроить получение IP-адреса для сетевых интерфейсов (автоматический режим/ручной ввод). В автоматическом режиме от сервера DHCP.

Чтобы настроить IP-адрес в ручном режиме, необходимо заполнить поля:

• IP
• “Маска”
• “Шлюз”
• DNS
• MTU

После чего нажать кнопку “Сохранить”.

Также возможна конфигурация с двумя сетевыми интерфейсами.

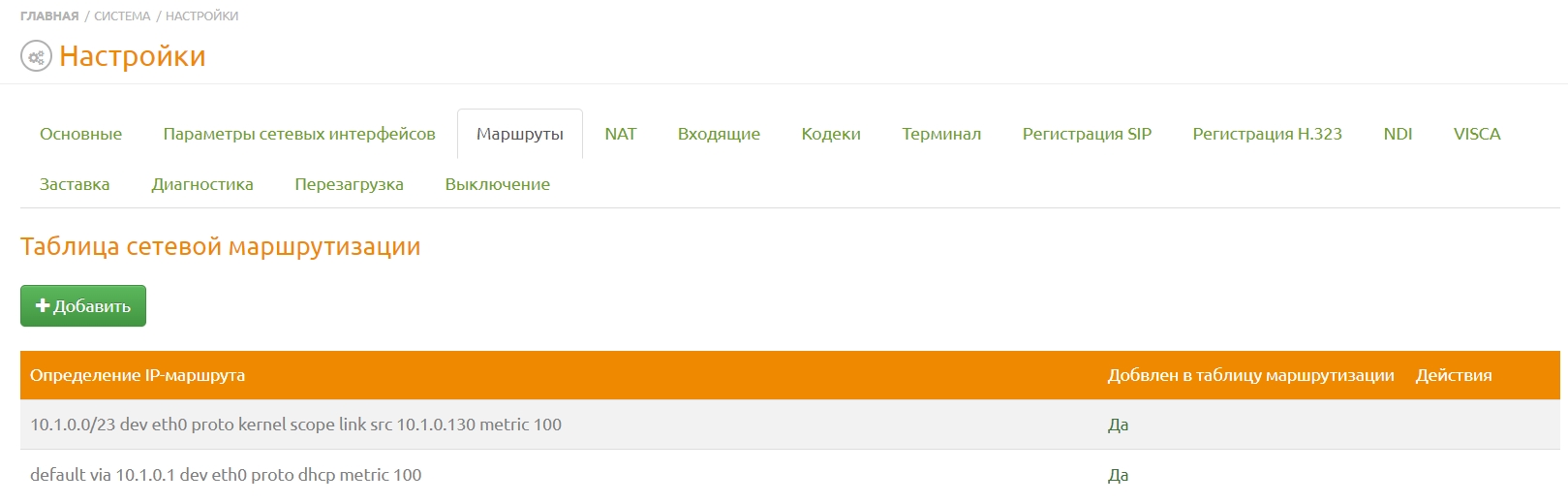

На вкладке “Маршруты” просматриваются автоматически определенные маршруты и назначаются дополнительные.

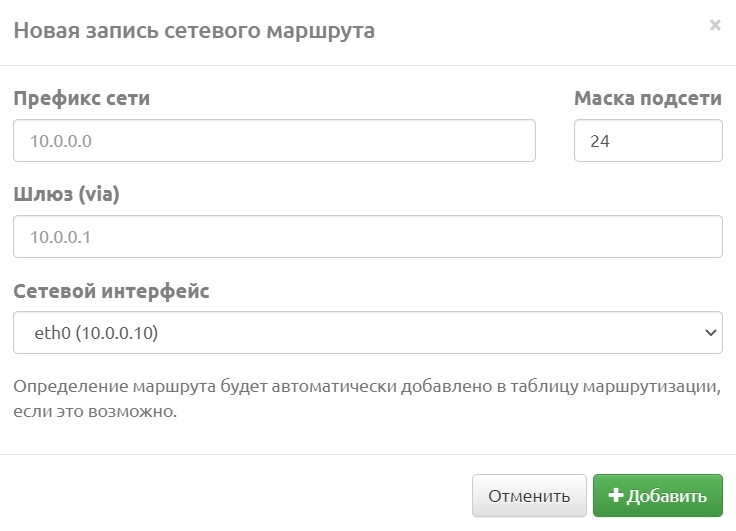

Для назначения нового маршрута следует нажать кнопку “Добавить”. В модальном окне нужно ввести:

• адрес назначения;
• маску и шлюз, через который доступен адрес назначения;
• выбрать интерфейс для подключения к шлюзу;
• нажать кнопку “Добавить”.

Добавленный интерфейс отобразится в таблице. Для удаления маршрута необходимо нажать кнопку с изображением корзины.

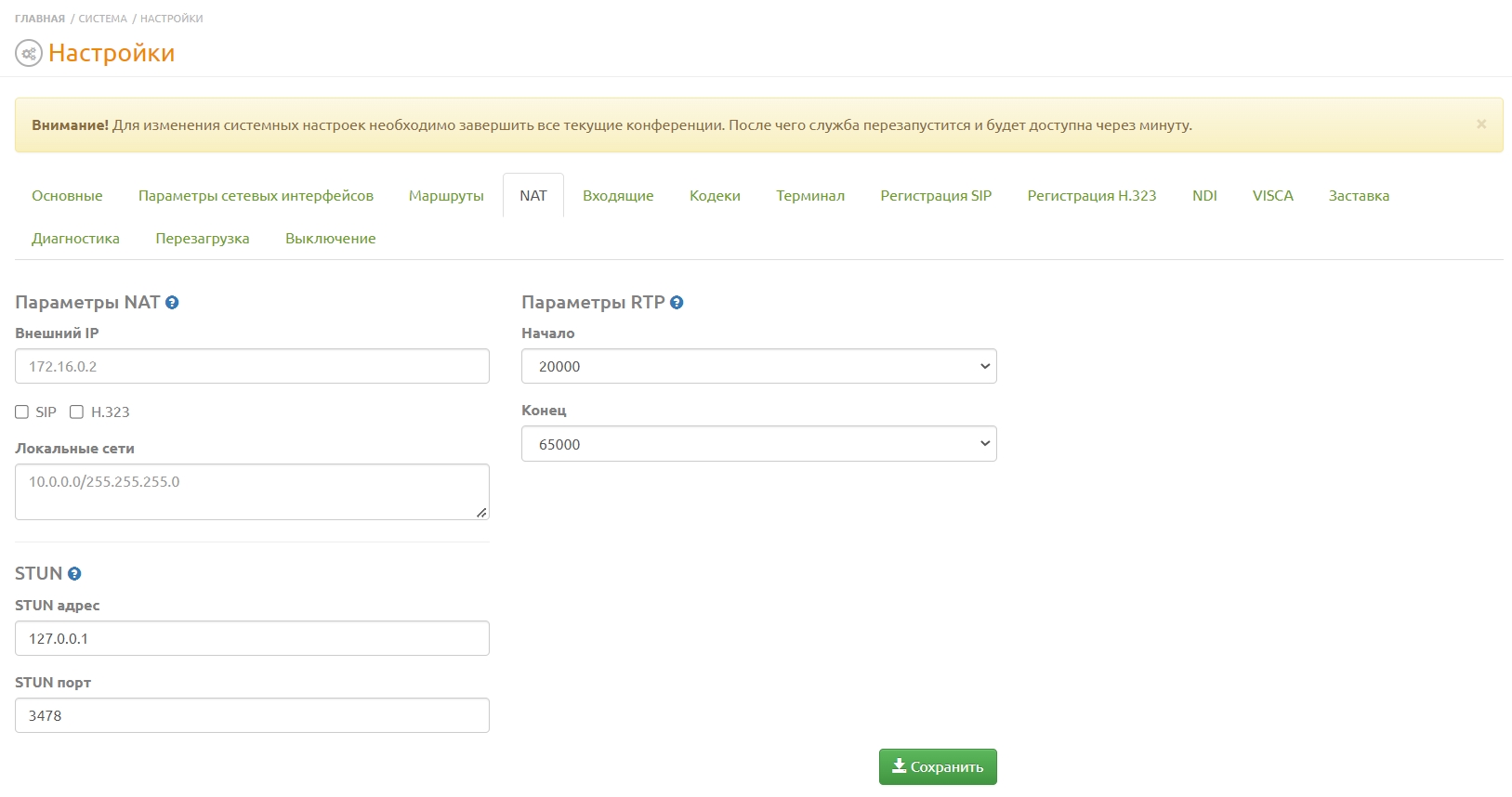

Вкладка параметров NAT позволяет настроить устройство, если оно находится за NAT, указать внешний IP-адрес вышестоящего устройства, прописать локальные сети, назначить диапазон портов для RTP протокола.

В поле “Внешний IP” указывается внешний адрес сетевого устройства. В поле “Локальные сети” записываются все адреса подсетей, для которых не требуется подстановка внешнего IP-адреса.

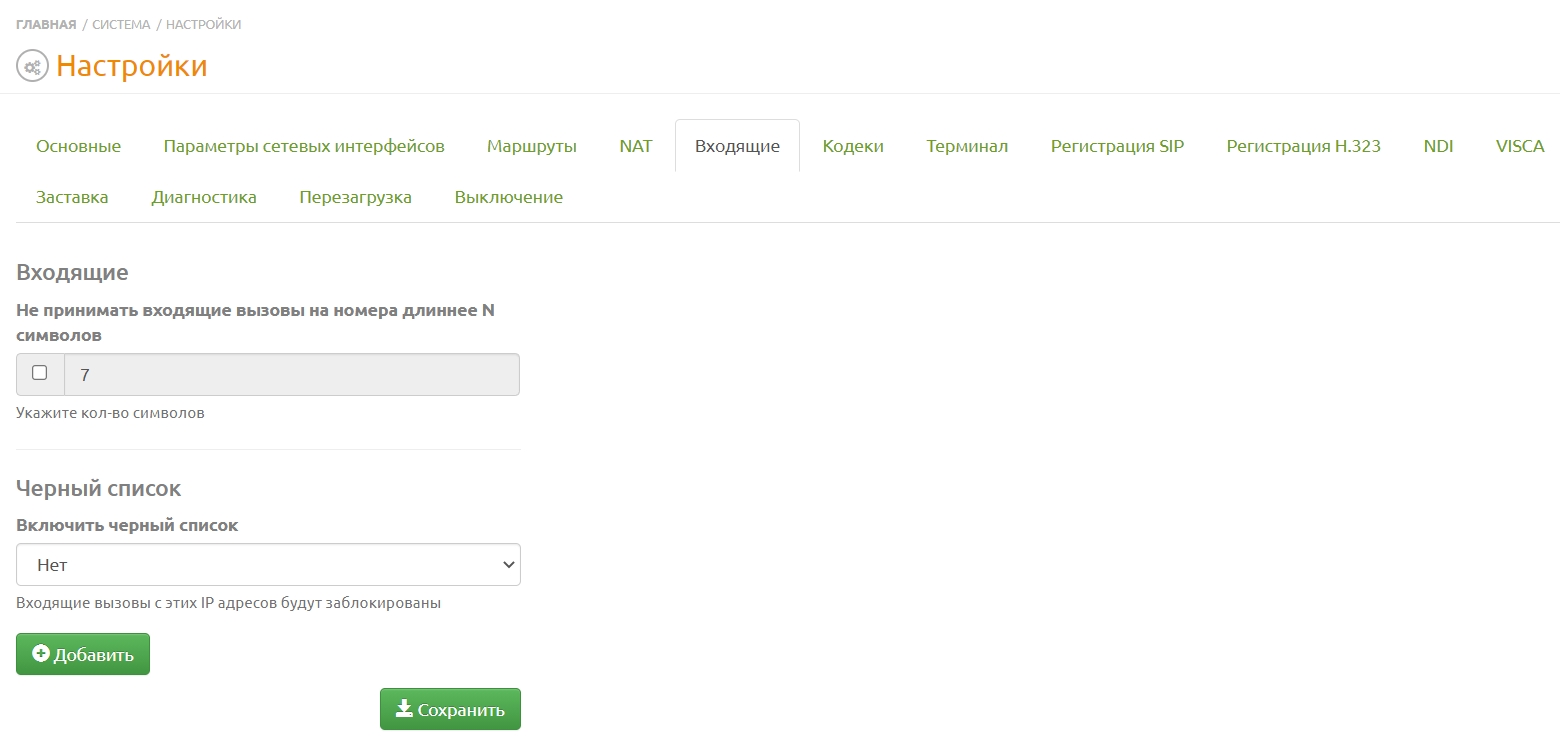

В данной вкладке указывается максимально допустимое количество цифр номера, входящие вызовы на которые блокируются, а IP автоматически добавляются в черный список

Есть возможность включить черный список, который блокирует весь трафик от адресов, добавленных в него. Чтобы добавить в черный список IP-адреса, входящие вызовы которых будут блокироваться, необходимо:

• нажать кнопку “Добавить”;
• ввести IP-адрес;
• нажать кнопку “Сохранить”.

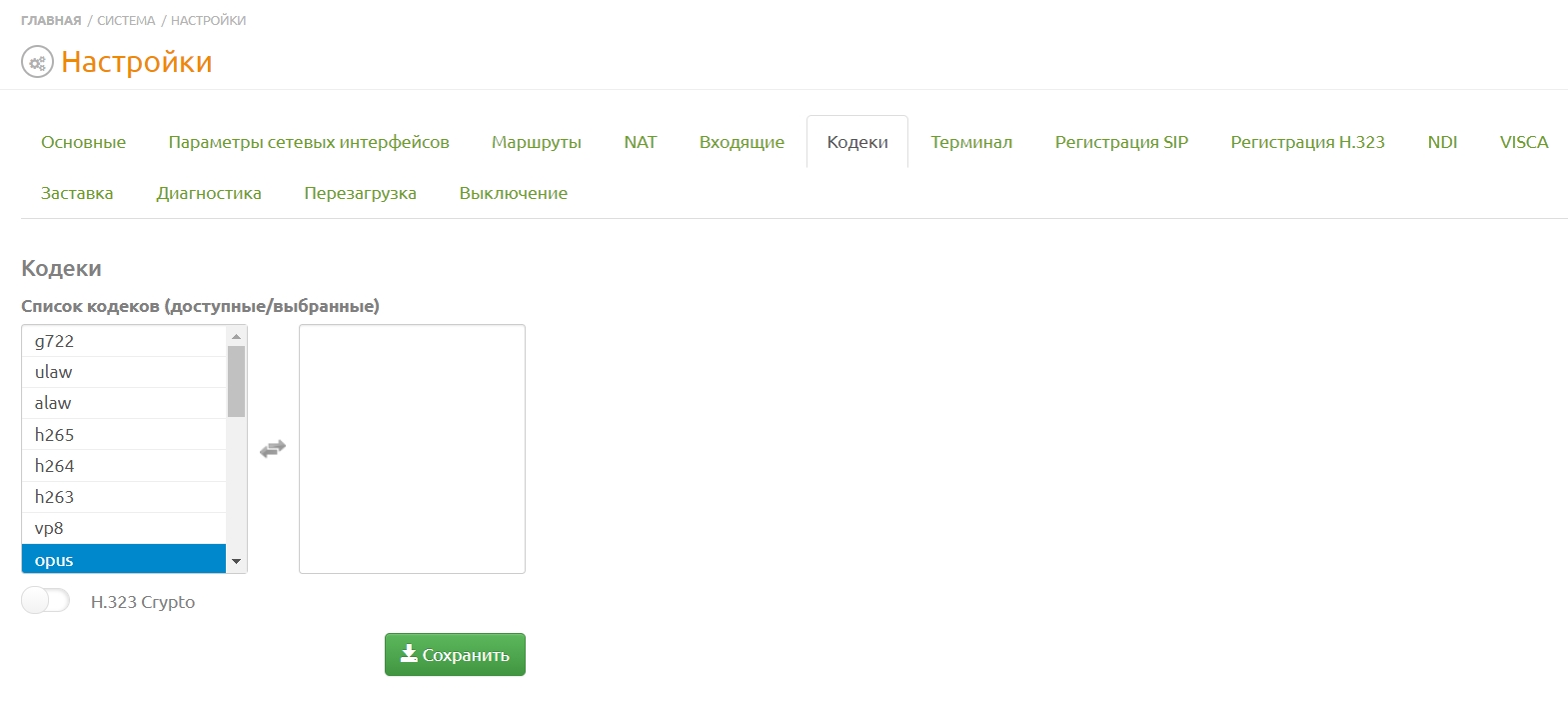

Кодеки – вкладка со списками поддерживаемых устройством абонента аудио- и видеокодеков. В списке слева находятся доступные для использования кодеки. В поле справа формируется список выбранных для подключения кодеков.

Поле пустое – используются кодеки по умолчанию, установленные в базе. При установке кодека используются только выбранные. Например, если выбрать только аудиокодеки – видео поток обрабатываться не будет. Следует внимательно устанавливать кодеки или использовать кодеки по умолчанию (очистить поле справа).

Перенос кодеков и формирование списка в поле справа осуществляется одинарным кликом по имени кодека в поле со списком слева.

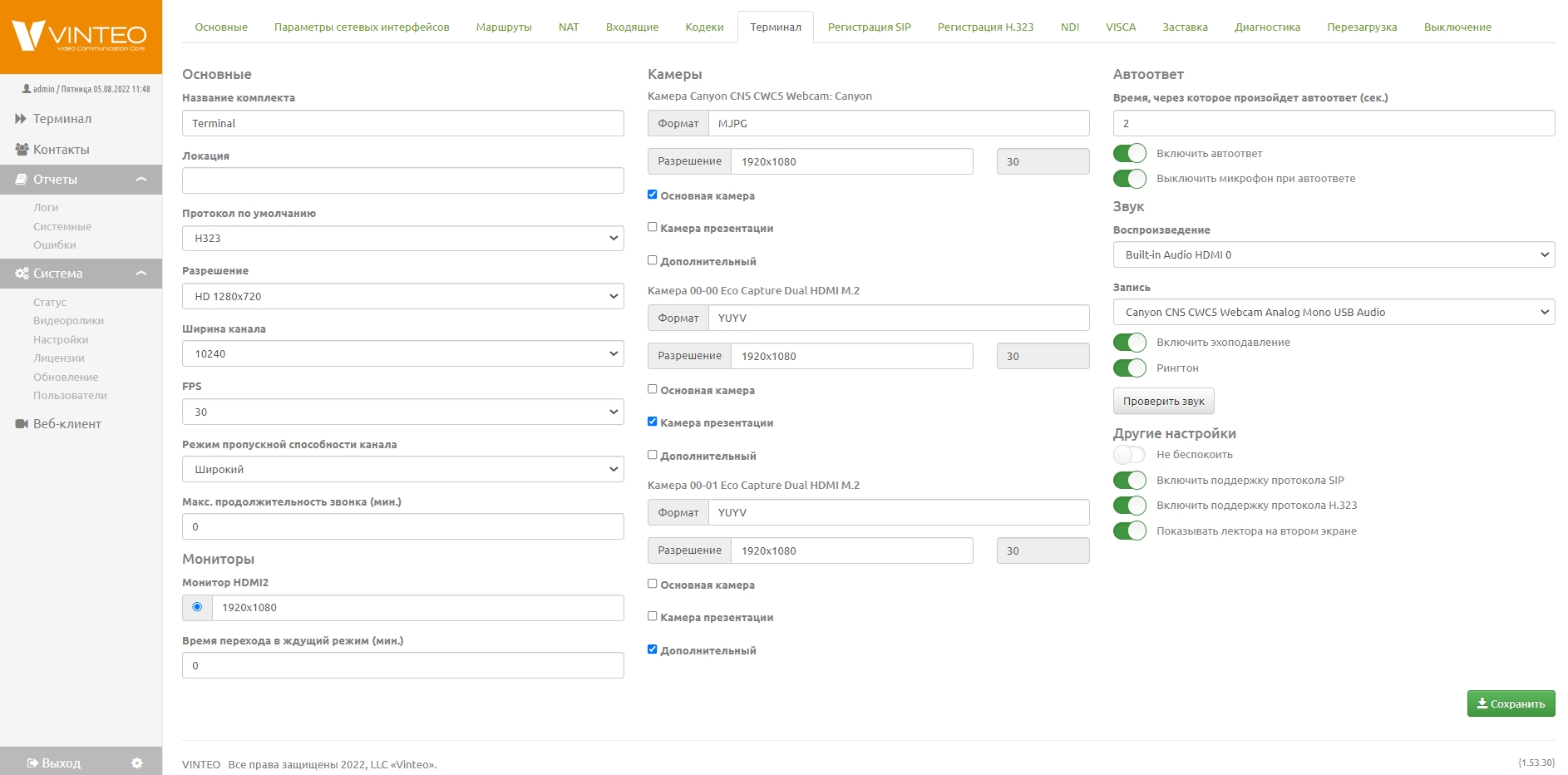

Во вкладке изменяется общая информация о терминале:

• название терминала;
• местонахождение;
• используемый по умолчанию протокол;
• разрешение;
• ширина канала;
• частота кадров;
• режим пропускной способности канала;
• максимальная продолжительность звонка;
• подключенные мониторы и их разрешения;
• время перехода в ждущий режим;
• подключенные камеры и их разрешения;
• выбор роли камер;
• включение и выключение автоответа;
• время, через которое произойдет автоответ;
• выключить микрофон при автоответе;
• устройство воспроизведения;
• устройство записи;
• включение/выключение эхоподавления;
• включение/выключение рингтона;
• кнопка проверки звука;
• включение/выключение режима “Не беспокоить”;
• включение/выключение поддержки протоколов SIP и H.323;
• включение/выключение отображения лектора на втором мониторе во время звонка.

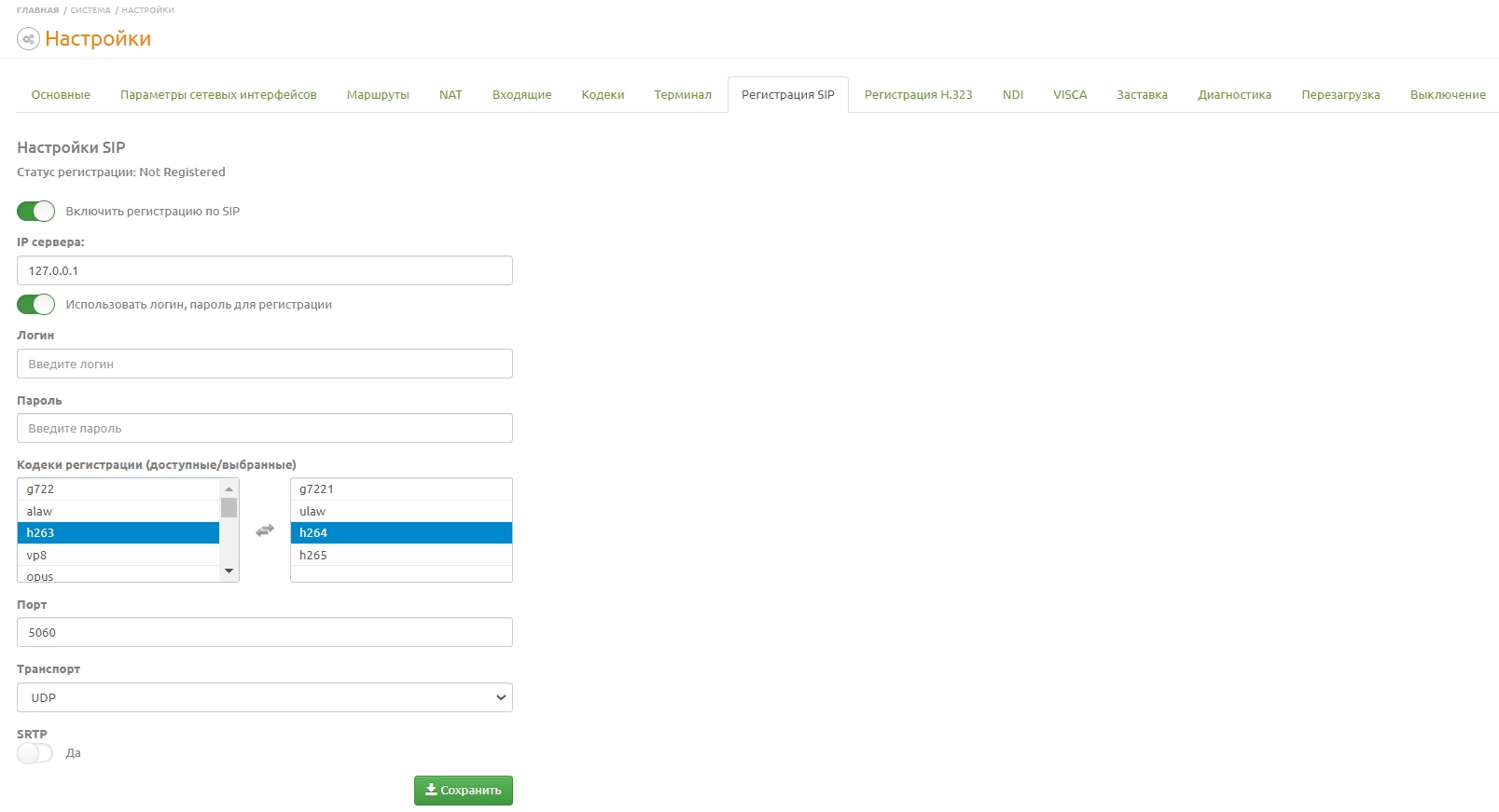

Вкладка “Регистрация SIP” служит для настройки параметров подключения к SIP-серверу: IP-адреса, авторизации и используемых кодеков.

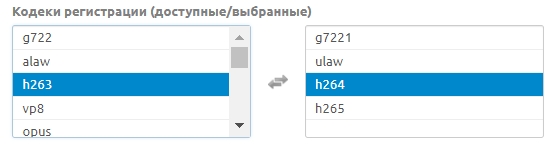

Рекомендуется использовать следующие настройки кодеков и протокола передачи данных:

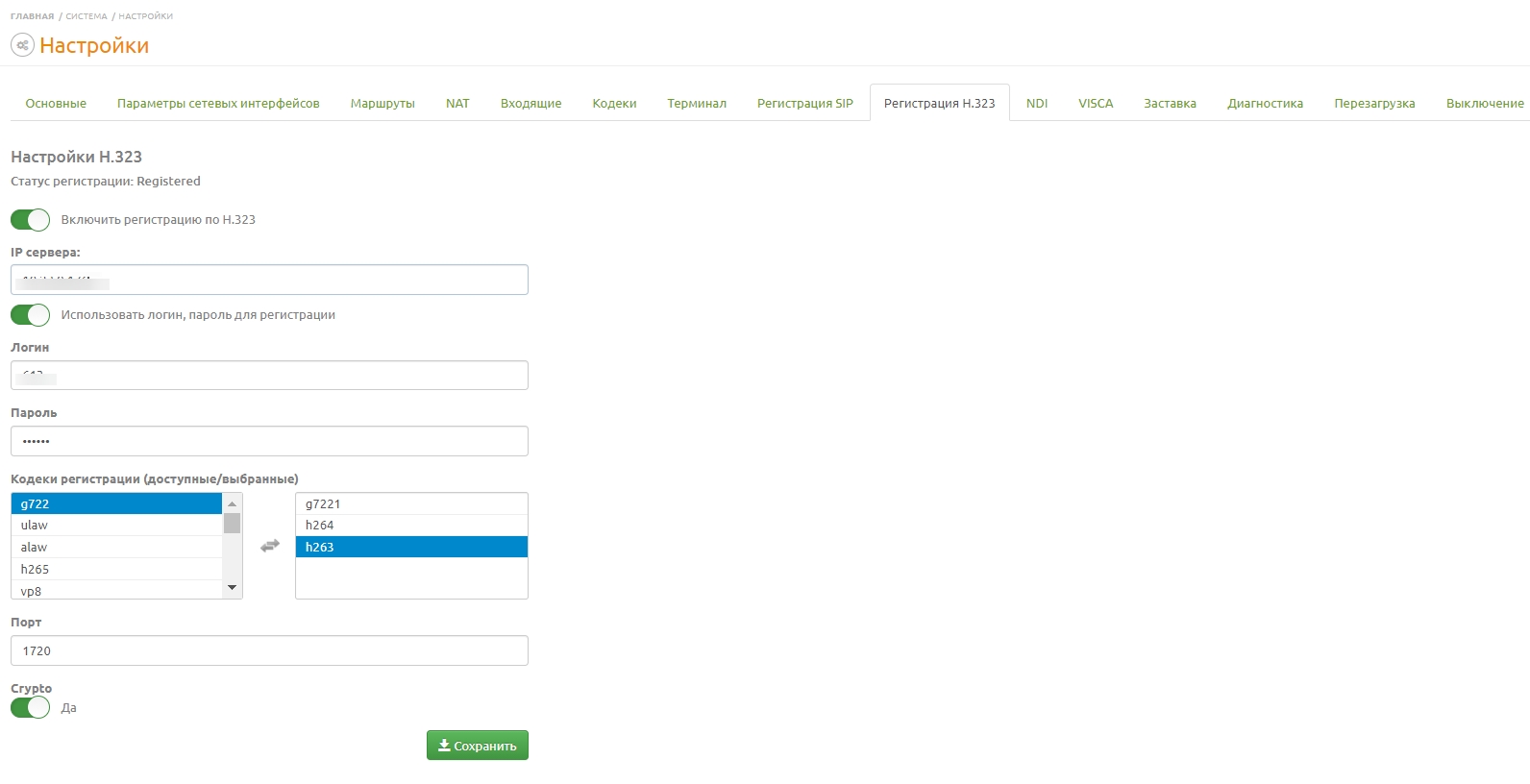

Вкладка “Регистрация H.323” служит для настройки параметров подключения к H.323 серверу: IP-адрес, авторизацию и используемые кодеки.

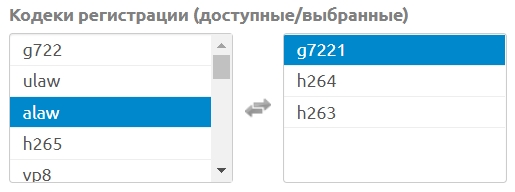

Рекомендуется использовать следующие настройки для кодеков:

NDI (Network Device Interface - интерфейс сетевого устройства) — это открытый стандарт с бесплатным набором SDK, позволяющий нескольким видеосистемам идентифицировать друг друга и взаимодействовать посредством IP-соединения для кодирования, преобразования и приема нескольких потоковых видео- и аудиосигналов высокого качества с минимальной задержкой и высокой частотой кадров в реальном времени.

Протокол позволяет, кроме передачи видео, звука и служебной информации, осуществлять управление удаленными устройствами, например, вращение и наклон PTZ-камеры по сети. Протокол поддерживает работу по сети широкого спектра видеоустройств, например, видеомикшера, PTZ-камеры, карты захвата.

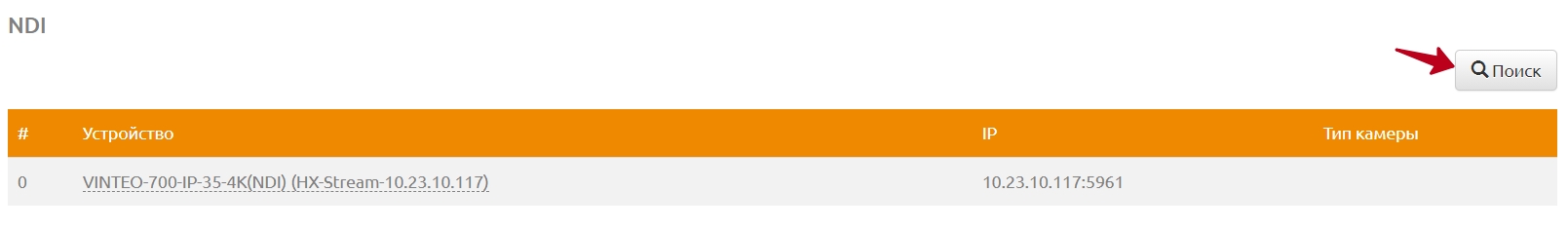

Для обнаружения PTZ камеры нажмите на кнопку “Поиск” на вкладке NDI. Терминал по протоколу NDI обнаружит и отобразит на экране список доступных камер в виде таблицы, где:

• в первом столбце “Устройство” будет находиться название камеры;
• в столбце IP будет отображаться IP адрес камеры;
• в столбце “Тип камеры” отображается информация об использовании камеры как основной либо как камеры для презентации.

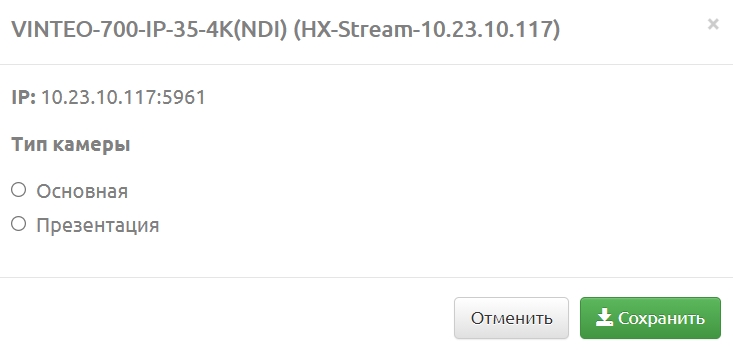

Чтобы задать тип камеры, нажмите на ссылку с названием камеры в столбце “Устройство”.

Откроется окно с параметрами, в котором вы сможете выбрать тип камеры: “Основная” либо “Презентация”.

Вкладка Visca over IP позволяет настроить параметры для управления PTZ-камерой по сети.

Если в качестве основной выбрана NDI-камера, то управление PTZ-камерой будет осуществляться именно этой камерой, а не той, которая подключена к терминалу через VISCA-кабель или которая указана в настройках VISCA over IP.

У подключения Visca over IP более высокий приоритет, чем у подключения Visca по кабелю. Если к терминалу подключена камера по кабелю и настроено подключение по IP, то при управлении PTZ-камерой через интерфейс, терминал будет использовать Visca over IP.

Если при включении терминала NDI-устройства, указанные в качестве камер “Главная” или “Презентация”, найдены не были, то терминал будет использовать камеры, подключенные по USB или HDMI-кабелям.

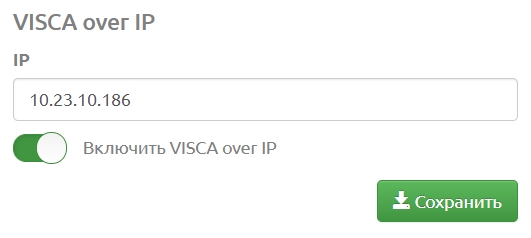

Для активации функционала переведите переключатель “Включить Visca over IP” в активное состояние и укажите IP-адрес камеры в строке IP. Затем нажмите кнопку “Сохранить”, чтобы применились установленные настройки.

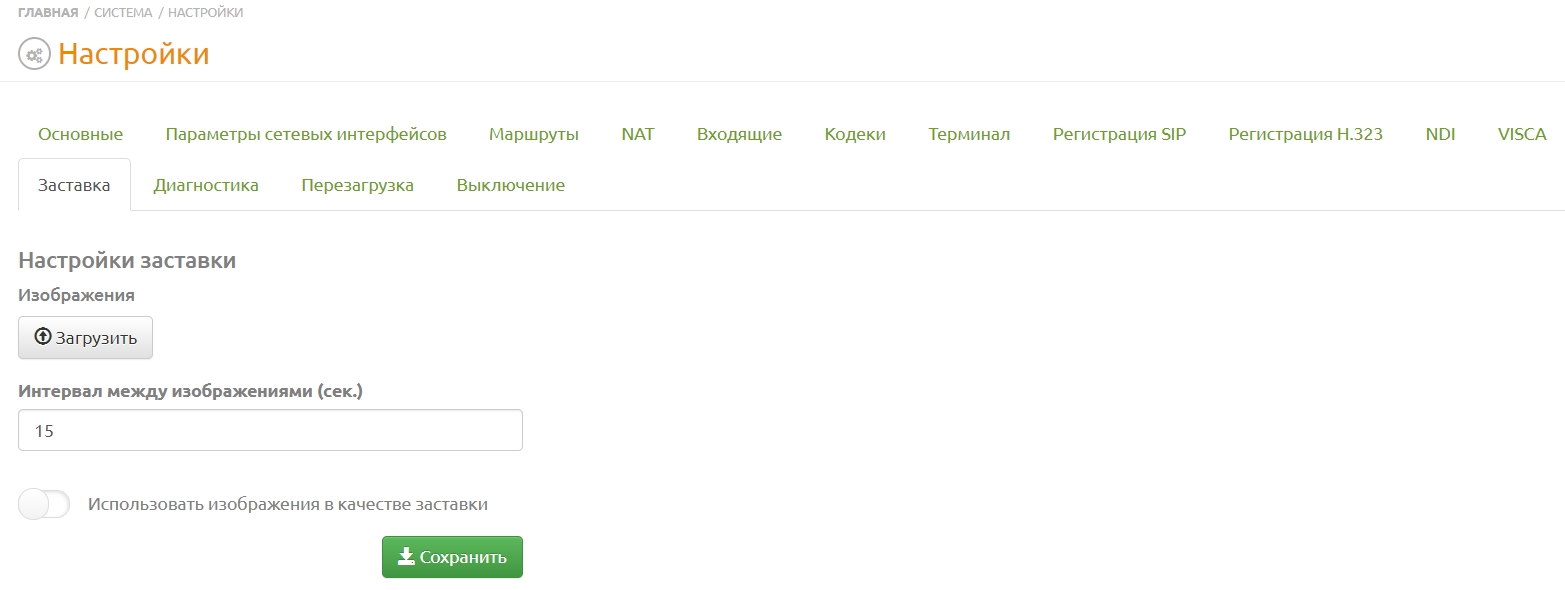

На вкладке “Заставка” загружаются изображения, которые будут показываться на экране, пока терминал находится в ждущем режиме. Здесь же настраивается периодичность показа заставки, а также включение и выключение данной функции.

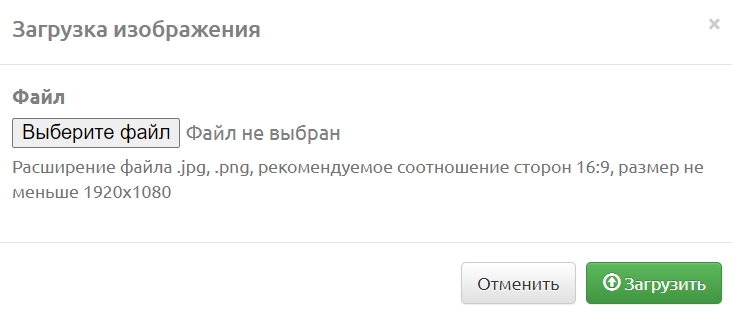

Для добавления заставки необходимо нажать кнопку “Загрузить”. Выбрать необходимое изображение и нажать кнопку “Загрузить”.

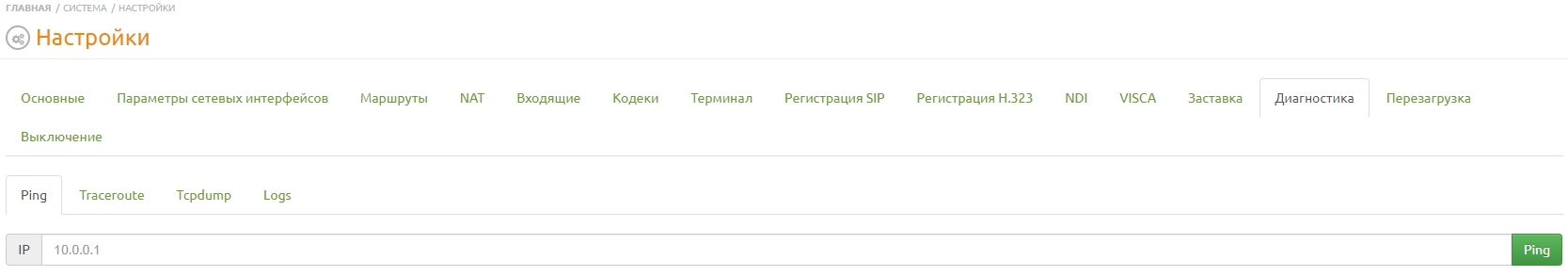

В этой вкладке предоставлены общие утилиты для выявления проблем с подключением к локальной сети:

• Ping;
• Traceroute;
• Tcpdump;
• утилита логирования звонка, для выявления проблем при осуществлении вызова;

Две последние вкладки позволяют перезагрузить устройство и отключить питание терминала.

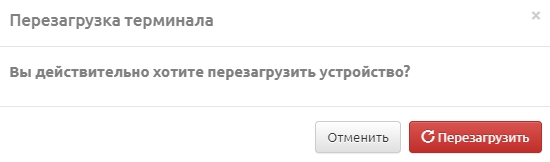

Вкладка “Перезагрузка” позволяет осуществить перезагрузку терминала нажатием кнопки “Перезагрузить”.

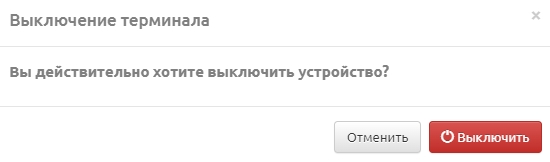

Переход на вкладку “Выключение” вызывает окно, в котором вы можете выключить терминал.
