Статус
Система

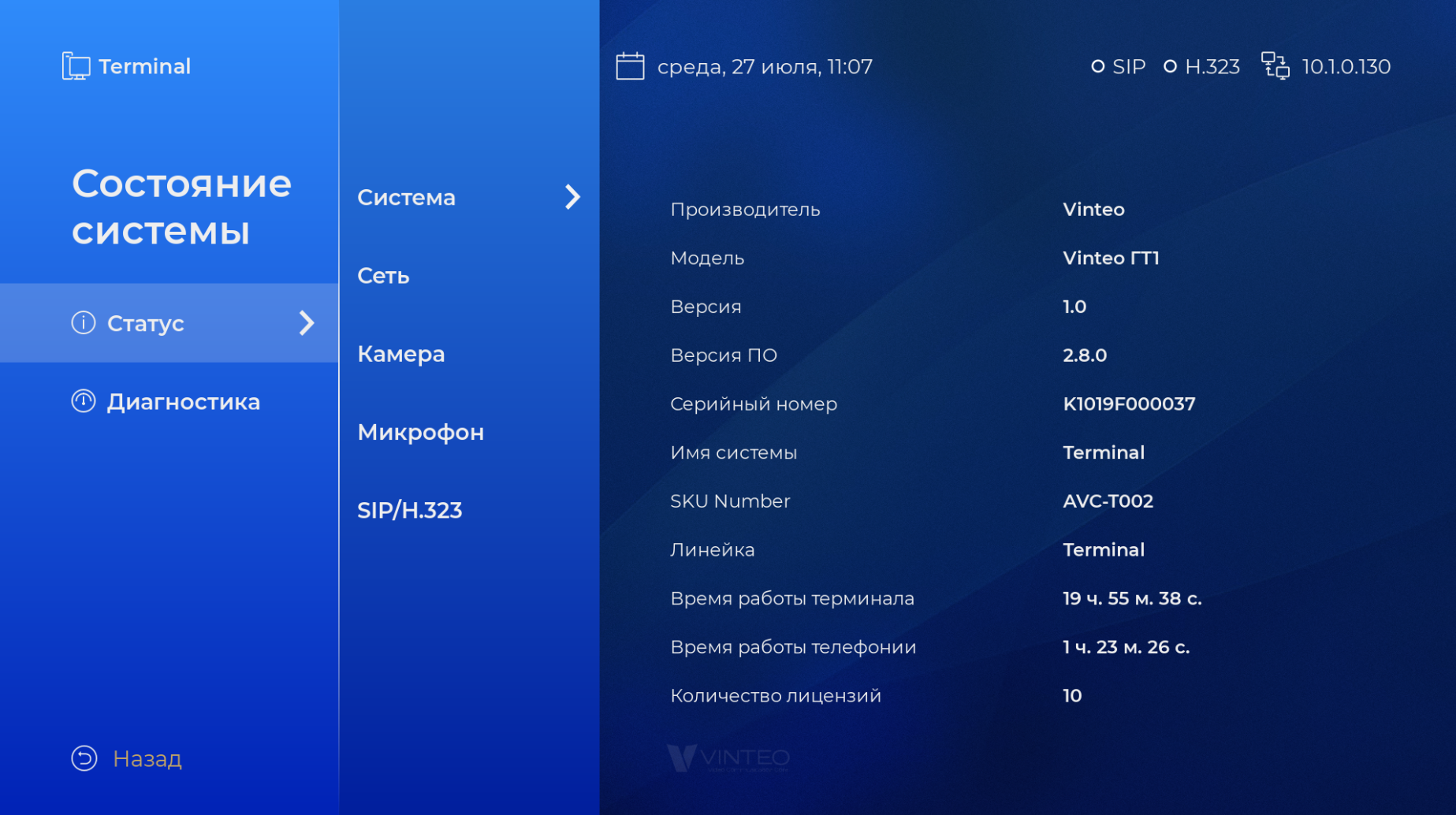

Страница с информацией о системе: производитель, модель, версия, версия ПО (программного обеспечения), серийный номер, имя системы, SKU Number, линейка, время работы терминала, время работы телефонии, количество лицензий. Время работы терминала и время работы телефонии динамически обновляются на странице.
Сеть
Страница с информацией о состоянии сети: IP-адрес, маска, шлюз, MAC-адрес, статус сети, скорость передачи данных, режим дуплекса.
Камера
Страница с информацией о подключенных камерах.
Микрофон
Страница с информацией о подключенных микрофонах.
SIP/H.323
Страница с информацией о параметрах SIP и H.323: включение протокола, включение регистрации, адрес регистрации, имя регистрации, статус регистрации.
Диагностика

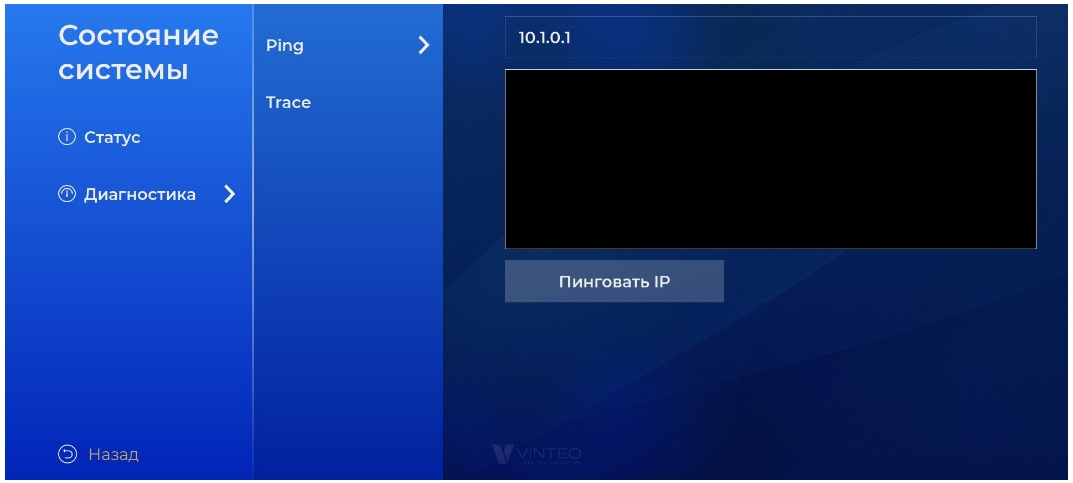

Ping
Страница для проверки целостности и качества соединений в сетях на основе TCP/IP. По умолчанию адрес назначения: адрес сетевого шлюза (Gateway).
Для запуска запроса:
- переместить фокус на поле «Пинговать IP»
- нажать кнопку управления OK (19) – в окне терминала отобразится результат.
Для изменения адреса назначения:
- переместить фокус на поле с адресом (10.1.1.1 или другой);
- нажать кнопку управления OK (19) – откроется страница с модулем ввода [Приложение А];
- ввести необходимый адрес назначения (пример: 10.1.1.10);
- сохранить введенные данные: возврат на родительскую страницу, в окне терминала отобразится результат.
Для просмотра результата диагностики:
- переместить фокус на поле с окном терминала;
- нажать кнопку управления OK (19) – окно терминала изменит цвет;
- кнопками управления «Вверх» (4) и «Вниз» (7) переместить строки для просмотра;
- выйти из режима просмотра окна терминала кнопками управления OK (19) или «Назад» (8).
Trace
Страница для определения маршрутов следования данных в сетях TCP/IP. Действия аналогичны действиям на странице Ping.
