Шлюзы

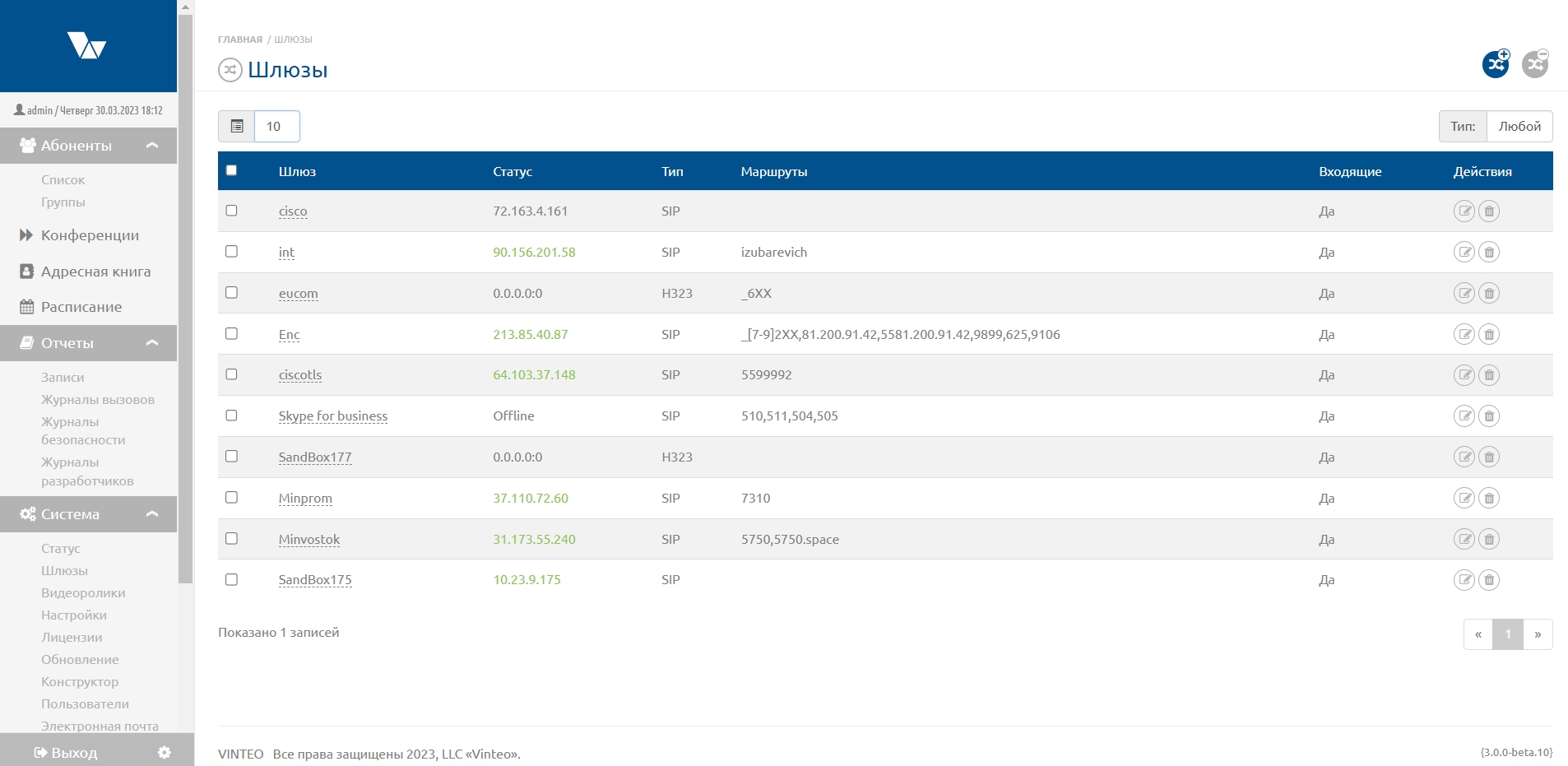

Данная страница позволяет просматривать все добавленные шлюзы на сервер. Шлюзами являются любые сетевые подключения по протоколам SIP или H.323 до цифровых АТС, серверов PBX, а также иных медиа серверов.
Добавление шлюза
Для добавления шлюза на сервер следует:
* В основном меню конфигурации из раскрывающегося списка “Система”, необходимо выбрать пункт меню “Шлюзы” — откроется страница “Шлюзы”;
* Нажать на кнопку “Добавить шлюз” в правом верхнем углу;
* Заполнить необходимые параметры:

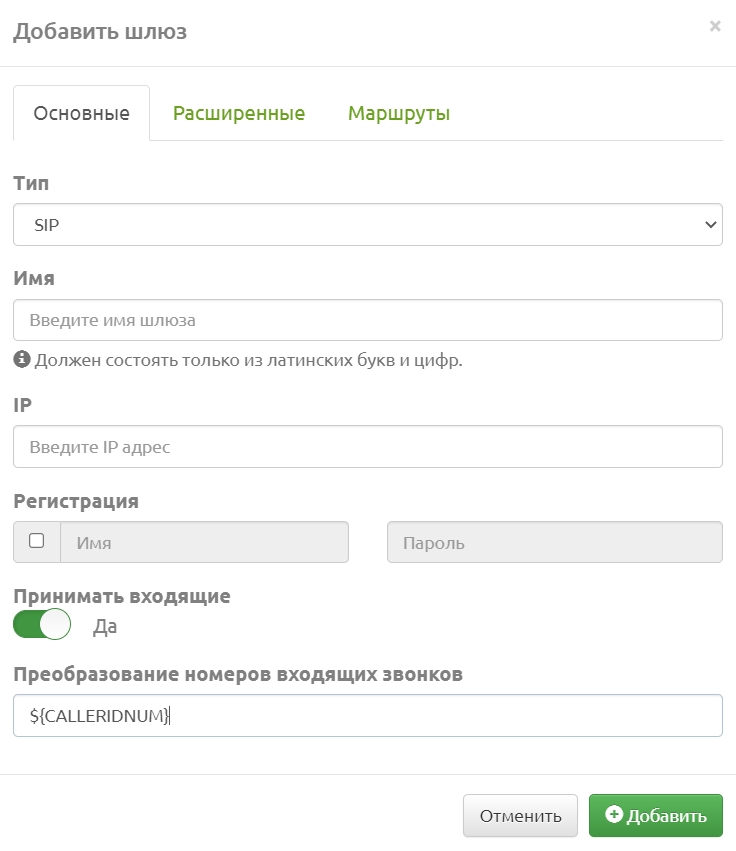

Вкладка “Основные”
* “Тип” — выбор протокола подключения к шлюзу;
* “Имя” — требуется ввести имя содержащее только латинские буквы или цифры;
* “IP” — сетевой адрес в формате IPv4;
* “Регистрация” — ввести имя и пароль для подключения к шлюзу, если необходимо;
* “Принимать входящие” — включает\выключает возможность принимать входящие вызовы с этого шлюза. Переключатель активирует поле “Преобразование номеров входящих звонков”.

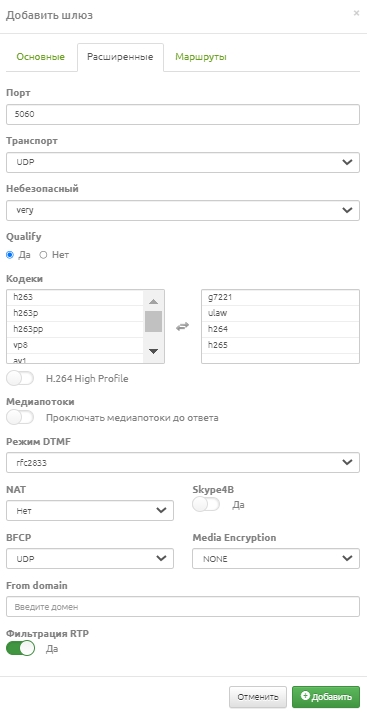

Вкладка “Расширенные”
* “Порт” — номер порта, на котором шлюз слушает входящие сетевые пакеты;
* “Транспорт” — выбор протокола передачи данных UDP, TCP, TLS. Для UDP установлен период перерегистрации 3600 сек;
Если АТС часто перезапускается и проблема её перерегистрации стоит остро, то необходимо выбирать транспорт TCP.
* “Небезопасный” — выбор уровня безопасности: “PORT”, “INVITE”, “VERY”;
– PORT — разрешить проверку соответствия пира по ip-адресу без проверки соответствия номера порта;
– INVITE — не требовать начальное сообщение INVITE для аутентификации;
– VERY — игнорировать авторизацию (user/password). Обычно используется для того, чтобы получать входящие вызовы (например, публичный или тестовый вход);
* “Qualify” — опция отправляет SIP-сообщения типа OPTIONS для проверки доступности устройств абонентов;
* “Кодеки” — определяет список кодеков, поддерживаемых удаленным медиа серверов;
* “H.264 High Profile” — профиль кодека видеопотока для передачи изображения высокой четкости;
* “Медиапотоки” — включает возможность запуска медиа-информации (звук\видео) до установления сеанса SIP;
* “Режим DTMF” — определяет поддерживаемый стандарт DTMF сигналов для удаленного сервера;
* “NAT” — включает/отключает режим трансляции сетевых адресов для соединения с удаленным сервером;
* “Skype4B” — включает/отключает режим распознавания сервера как VIS сервера Lync/Skype для Бизнеса;
* “BFCP” — протокол передачи контента во время SIP вызова;
* “Media Encryption” — включение шифрования медиа потока во время SIP вызова;
* “From domain” — поле для записи SIP URI;
* “Фильтрация RTP” обеспечивает дополнительную защиту сервера. Данный функционал не позволяет подключениям с одного порта медиа отправлять дополнительные медиапотоки в сторону сервера.

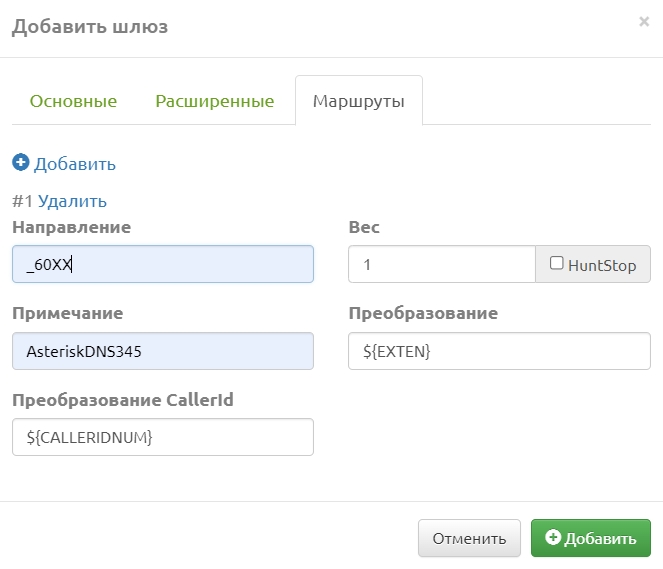

Вкладка “Маршруты”
* “Направление” — строковый параметр, задающий маршрут через конкретное значение или через шаблон (паттерн).
* “Вес” — числовое значение, влияющее на приоритет создаваемого маршрута, выполняется в случае если есть идентичное направление в другом шлюзе. Приоритет отдается маршруту с меньшим весом;
* “Примечание” — строка с описанием маршрута;
* “Преобразование” — строковый параметр для преобразования номера, отправляемого на шлюз при выборе маршрута. В параметре можно использовать переменную ${EXTEN}, в которой содержится начальный номер, который использовался для выбора маршрута.
Формат строки для задания “Направления”
Направление может быть конкретным значением (цифро-буквенной строкой) либо шаблоном.
Признаком шаблона является символ “_” в начале строки. При этом в шаблоне можно использовать следующие символы и структуры:
* X — любая цифра от 0 до 9;
* Z — любая цифра от 1 до 9;
* N — любая цифра от 2 до 9;
* [12345-9] — любая цифра из ряда 1,2,3,4,5,6,7,8,9;
* . — может применяться в конце шаблона и обозначает один или большее количество оставшихся символов. Например, _9011. будет совпадать с 90112 и с 90116789 и так далее.
Примеры:
* _8495XXXXXXX — номер, состоящий из 11 цифр, начинающийся строго с 8495 и далее любые цифры от 0 до 9;
* _8495. — номер, состоящий из любого количества цифр, начинающийся строго с 8495 и далее любые цифры от 0 до 9;
* _[012]4567 — номер, состоящий из 5 цифр, начинающийся с цифр 0, 1, 2 и далее оканчивающийся на 4567;
* _9[45678]43567 — номер, состоящий из 7 цифр, начинающийся строго на 9, с последующими цифрами 4, 5, 6, 7, 8 и оканчивающийся на 43567;
* _786124848440 — номер, состоящий строго из 12 цифр и полностью сопоставленный регулярному выражению.
Формат строки для задания параметра “Преобразование”
В переменной ${EXTEN} содержится начальный номер, для которого выбиралось направление. Эту переменную можно применять только в параметре “Преобразование”.
Рассмотрим применение выражения ${EXTEN[:x[:y]]}.
Здесь x — это количество символов с начала строки, которое будет отброшено, y — количество символов, которое будет взято из номера, заданного переменной. Если значение y не указано, то берутся все оставшиеся символы до конца строки.
Пример 1
Допустим эта переменная содержит номер 8495111123 и перед нами стоит задача заменить первую цифру “8” на префикс “12347”, эта задача решается изменением переменной на выражение: 12347${EXTEN:1} причем “:1” в этом выражении означает копировать все цифры из ${EXTEN}, начиная со второй слева направо.
Пример 2
Представим, что необходимо выделить из стандартной переменной ${EXTEN} три цифры, начиная с четвертой, для этого можно воспользоваться следующей записью: ${EXTEN:3:3}

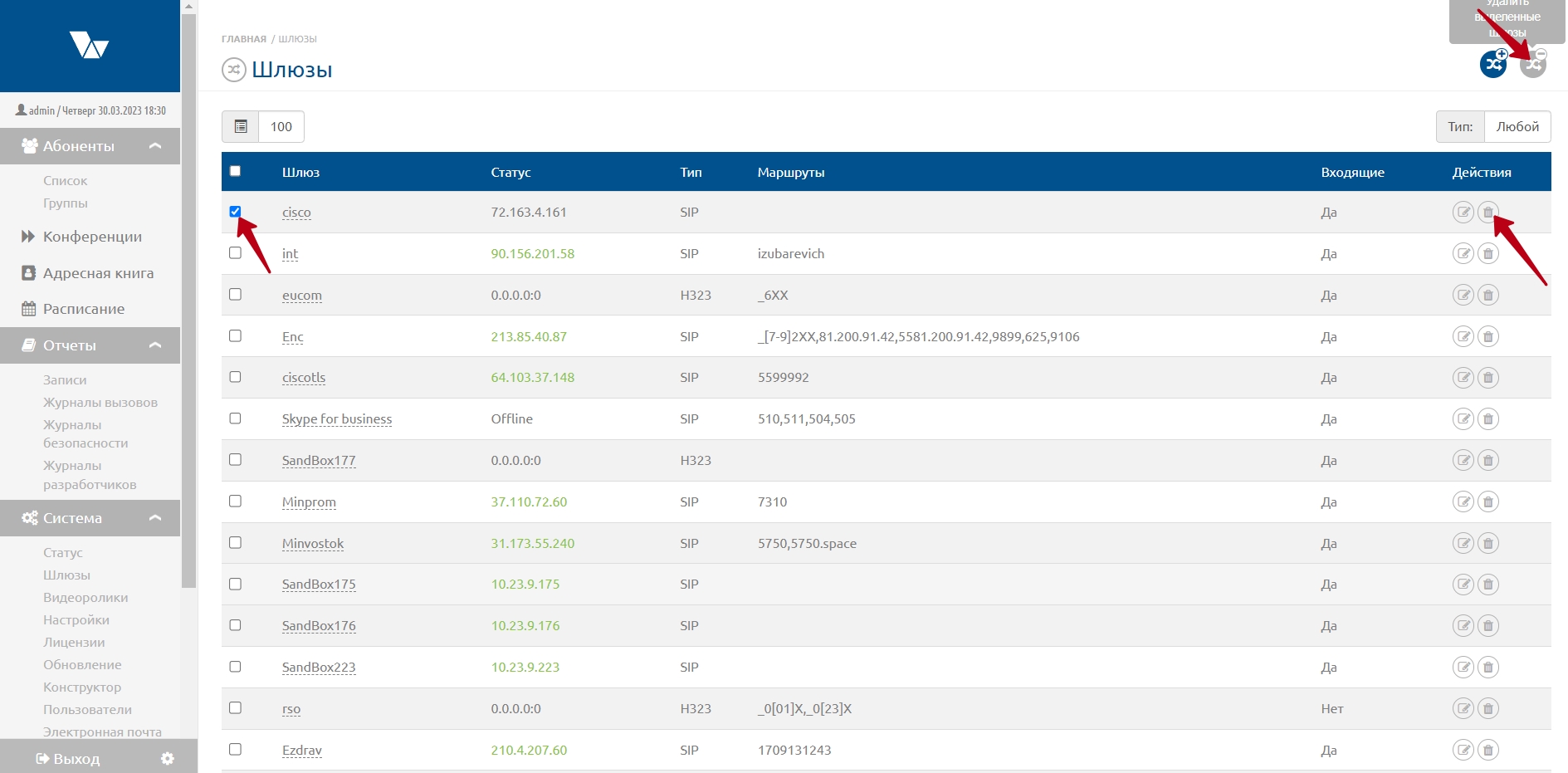

Удаление и редактирование
Удаление и редактирование шлюза производится при помощи кнопок в столбце “Действия” списка “Шлюзы”. Также можно отметить один или несколько шлюзов галочкой и нажать кнопку в правой верхней части страницы, затем подтвердить действие.
